圣邦微电子推出 SGM61137,一款输入电压范围 4.5V 至 17V,输出电流 3A 的同步降压转换器。该器件可应用于 12V 分布式电源总线、工业和消费类应用、白色家电、监控、机顶盒和通用负载点。
SGM61137 是一款采用自适应恒定导通时间控制(ACOT)的同步降压转换器,具有宽广的 4.5V 至 17V 输入电压范围,可适应多种电源环境,确保稳定运行。其输出电压范围为 0.6V 至 7V,能够灵活满足不同设备的电压需求,并提供 3A 的连续输出电流,为负载设备提供稳定的电力支持。
该器件以伪固定频率(1.2MHz)运行,内部集成了 56mΩ 和 35mΩ 的功率 MOSFET,有效降低导通损耗,提高转换效率。其内部补偿电路和功率开关均集成在小型六引脚封装中,支持低等效串联电阻(ESR)的输出电容,使设计更加简化。SGM61137 在关断状态下的电流仅为 1μA(典型值),大幅降低了待机功耗。
为优化系统性能,SGM61137 提供两种工作模式:SGM61137A 在轻载时进入脉冲跳跃模式,以提高效率;而 SGM61137B 采用强制 PWM 模式,确保所有负载条件下均能实现低输出纹波和良好的调节性能。此外,芯片内置 1ms 软启动时间,可有效减少启动过程中的浪涌电流。
在保护功能方面,SGM61137 具备逐周期电流限制、打嗝模式短路保护以及过热关断功能,可在功率耗散过大时自动关断,并在温度恢复正常后恢复工作,提高系统可靠性。同时,其可调输入欠压锁定功能允许用户根据实际需求设置保护阈值,防止芯片在低电压输入时受损。
SGM61137 采用符合环保理念的 SOT-563-6 绿色封装,体积小巧,便于集成到各类设备中,是一款高效、可靠且易于使用的降压转换器解决方案。

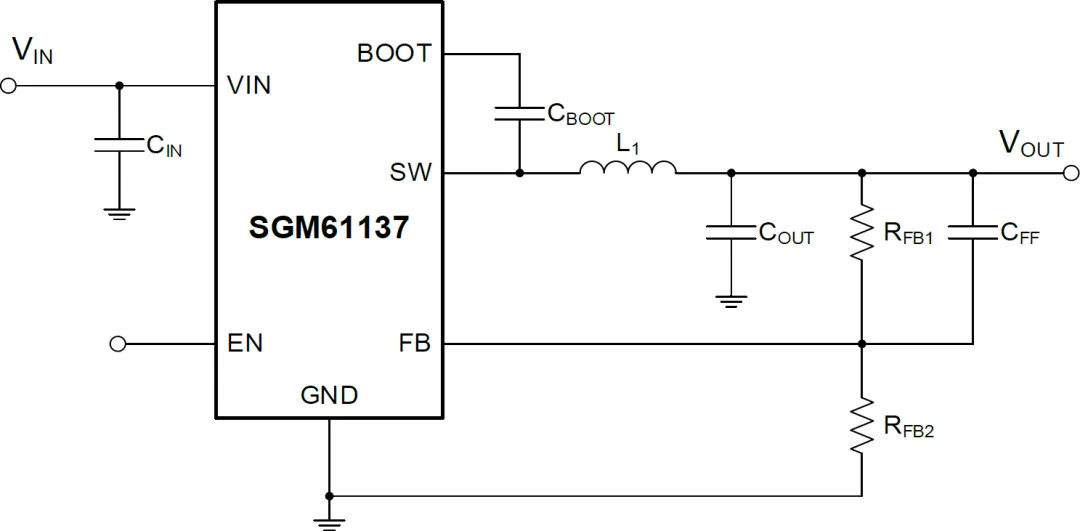

图 1 SGM61137 典型应用框图

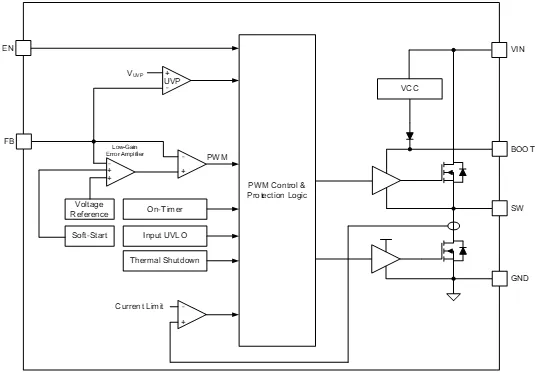

图 2 SGM61137 功能框图
文章来源:圣邦微电子
