LPQ64460系列产品是微源半导体为汽车应用推出的经AEC-Q100车规认证的高性能同步降压变换器。LPQ64460是集成双MOSFET的同步降压变换器芯片，芯片支持宽输入电压范围3.8V-42V，输出电压可以固定或者通过分压电阻调节。芯片开关频率可以通过外接电阻调节，调节范围为200kHz – 2.2MHz，适用于宽输入电压不同输出电压和输出电流的广泛应用。LPQ64460在无负载时输入静态电流低至10µA, 在轻载时自动从PWM转化为PFM，具有优越的轻载和重载效率。在12V输入时，轻载效率在1mA负载时接近80%，10mA负载时效率接近90%，最高效率可达95%。LPQ64460可以通过外加电阻调节上管MOSFET的开通速度，降低EMI的辐射强度，LPQ64460芯片系列还可选抖频功能，进一步降低EMI辐射。该芯片系列系列还可选固定5V和3.3V输出电压，减少外围器件数量和降低静态功耗。该芯片系列还提供全PWM模式(FPWM)供选用。
LPQ64460满足车规等级1标准，工作环境温度为-40℃–125℃，LPQ64460系列产品采用QFN-16倒装封装技术，有效降低寄生参数引起的高频振荡和EMI辐射。
LPQ64460系列产品适用于汽车应用，也适用于宽输入电压范围大电流输出降压变换应用，包括工业用电源，网络通讯电源，车载充电器等。
LPQ64460 主要特点
基本参数
输入电压范围：3.8V–42V
连续6A 输出电流
无负载静态电流：10uA
开关频率：200kHz–2.2MHz
工作环境温度：-40℃–125℃
性能参数
输出可调电压范围: 1V – 24V
1% 输出电压精度
12V输入条件下的最高效率95%
12V输入10mA负载条件的效率90%
12V输入1mA负载条件的效率80%
主要优势
轻载高效大电流
低静态功耗
低EMI辐射
完善的保护: UVLO, OCP, SCP, and OTP
封装
FC-QFN-14

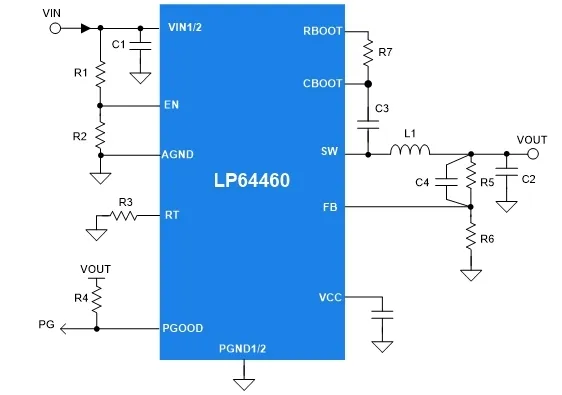

LPQ64460 典型应用图

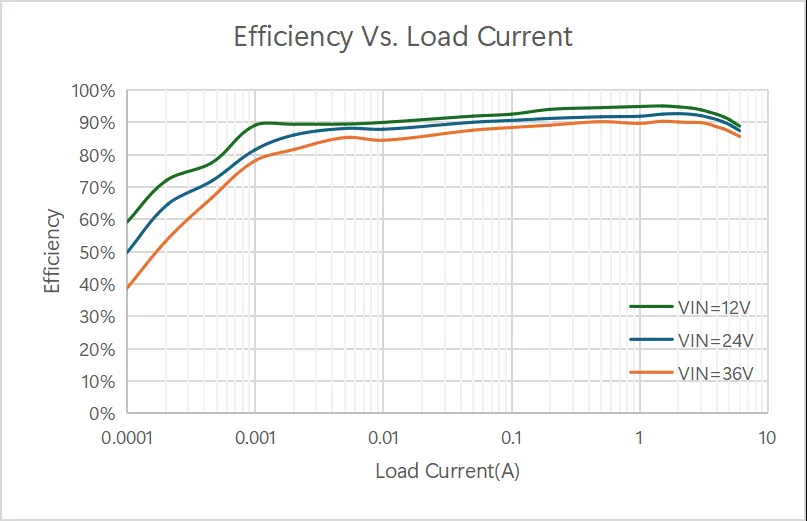

LPQ64460 效率曲线
