有经验的工程师都知道，在元器件选型PK时，能够胜出的好料往往不是在某个特性上追求极致、“一骑绝尘”的产品，而是那些能够从实际应用出发，兼顾多方面设计要求的“平衡大师”。这样的法则，对于连接器产品也不例外。
大家都知道，连接器产品选型时需要综合考量很多参数指标，其中可靠性和外形尺寸是两个关键要素：前者可以确保连接器在恶劣环境下更持久地工作，后者则可以在日趋复杂的电子系统开发中为设计者带来更大的灵活性。
而不幸的是，在连接器产品设计时，这两者往往是不可兼得的。这很好理解，想要实现高可靠性，连接器通常需要采用更大的间距以及额外的优化措施，这与小型化的目标是相互制约的。
不过，如果具体到特定的应用场景，我们会发现，真实的设计需求不一定是非此即彼的单选题，而是“既要又要”的多选题。这时，谁能够找准市场定位，做好可靠性和外形尺寸两者之间的平衡，设计出针对性的产品，无疑就会在竞争中脱颖而出。
既可靠又小巧的Kontrol连接器
来自Harwin的Kontrol系列板对板连接器，就是这样的产品。这些具有紧凑1.27mm间距的耐用型连接器广泛适用于工业和嵌入式领域更为苛刻的高质量板对板和线对板连接。

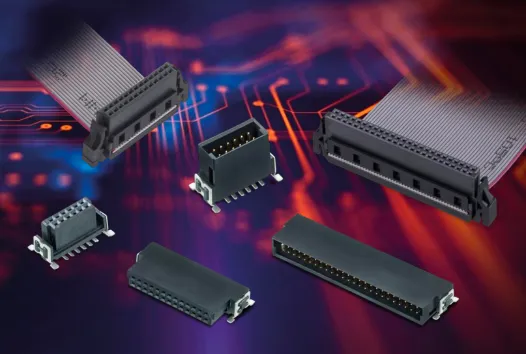

图1：Kontrol系列板对板连接器
（图源：Harwin）
之所以要打造Kontrol系列连接器，是因为Harwin敏锐地观察到，工业市场电子产品对于更可靠互连解决方案的需求日趋旺盛，而为消费级产品而设计的小型化连接器显然无法满足这样的设计要求。另一方面，此类应用中大都不需要采用更大间距以支持更大载流能力。这就使得以1.27mm紧凑间距替代传统耐用型连接器2.54mm间距，打造一款介于高端高可靠产品和通用消费级产品之间、满足丰富的“中端”应用场景的连接器，成为了一件十分必要的事情。Kontrol系列板对板连接器由此应运而生。

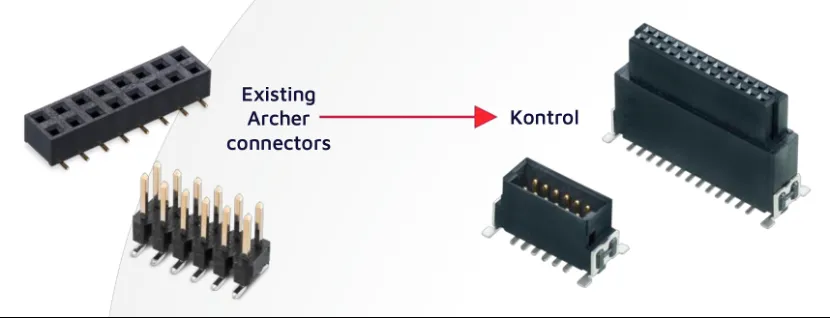

图2：Kontrol系列与以往板对板连接器相比具有显著的小型化优势（图源：Harwin）
这样的产品定位决定了Kontrol系列板对板连接器自诞生之日起，就有两个鲜明的特点：一方面，其与Harwin以往的高可靠、高耐用型板对板连接器（如2.54mm间距的Archer系列连接器），具有更显著的小型化优势；另一方面，Kontrol系列连接器又传承了Harwin高端高可靠性连接器的技术“基因”，与标准排针和插座产品相比，更胜一筹。
具体来讲，Kontrol系列板对板连接器在高可靠性方面的优化设计体现在三个方面：
首先，在触点设计上，Kontrol系列连接器采用磷青铜触点，接触区域镀金，可以提供优异的电气连接特性。同时，母连接器的长双梁设计增强了连接的稳固性，触点前边缘的倒角设计，增强了配接时在各个方向上的容错性，即使倾斜插接也没问题。此外，Kontrol系列的双排连接器还可以容许在X轴和Y轴上较大的配接错位——X轴0.047mm（2°）及Y轴0.043mm（5°）——进一步增强了连接器使用中的稳健性和可靠性。
图3：Kontrol系列触点设计具有出色的可靠性和容错性（图源：Harwin）
其次，在外壳设计上，Kontrol系列采用了完全护罩式的设计，可有效保护触点，并能够承受振动产生的横向力和扭曲力。外壳护罩还采用了极化设计，以防止错配，且有助于在空间受限的条件下进行盲插操作。高温LCP材料的成型外壳，符合UL94V-0规范，可提供设计所需的安全性。

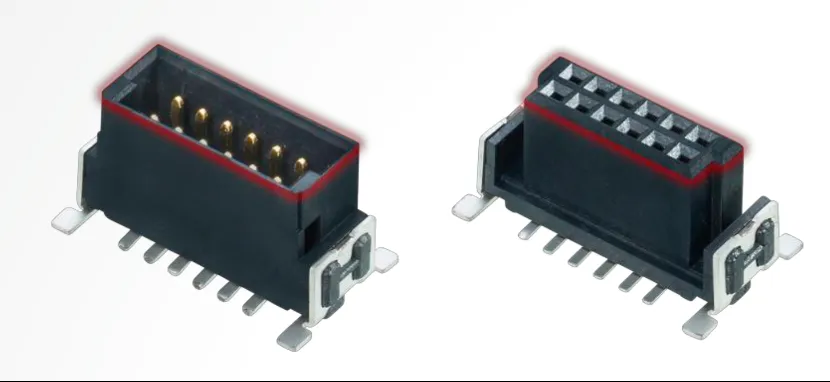

图4：Kontrol系列外壳采用完全护罩和极化设计
（图源：Harwin）
再有，在PCB装配方面，Kontrol系列设计有紧固焊盘和定位销，同时镀锡的PCB焊尾也增强了连接器的可焊性，可以确保连接器与PCB之间更大的保持力，也有利于防止连接器在SMT工艺中发生位移。

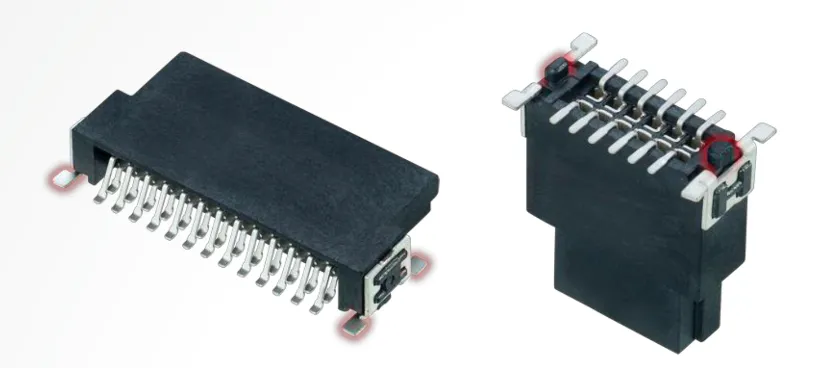

图5：紧固焊盘和定位销为Kontrol连接器与PCB之间提供更大的保持力（图源：Harwin）
不难看出，Kontrol连接器的上述可靠性设计优化，加之1.27mm间距带来的小型化优势，使其为工业和嵌入式应用提供了一种兼具耐用性和灵活性的互连解决方案，这也充分得到了市场的认可。
延续成功：Kontrol单排连接器
特别值得一提的是，Kontrol系列连接器并未停止发展的脚步，在初代双排连接器的基础上，新近又推出了外形更为“纤细”的单排连接器，满足更加小型化、多样性的设计需求。

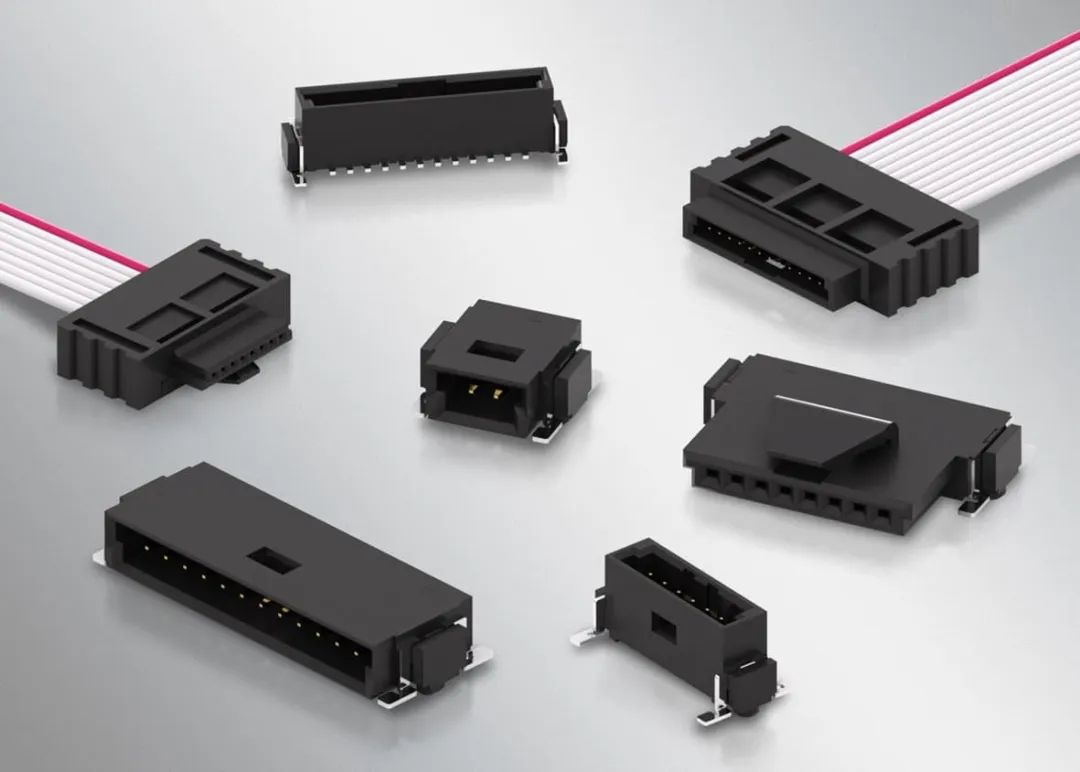

图6：单排Kontrol连接器系列
（图源：Harwin）
新的单排连接器具有与现有Kontrol系列相同的高性能和高可靠性，其采用高温UL 94V-0外壳和铜合金触点，每个触点额定电流可高至1.2A，触点电阻为25mΩ；它们支持多达500次的插拔操作，具有很宽的工作温度范围（板对板连接器为-55℃至+125℃，线对板和线对线连接器为-20℃至105℃），并可承受20G的振动长达12小时。
单排连接器同样采用了全护罩式设计、防错配的极化设计，以及紧固焊盘和定位销，同时也可以容许较大的配接错位——X轴方向为0.075mm（3.1°），Y轴方向为0.05mm（4.3°）。其锁定设计还可实现免工具的插拔。

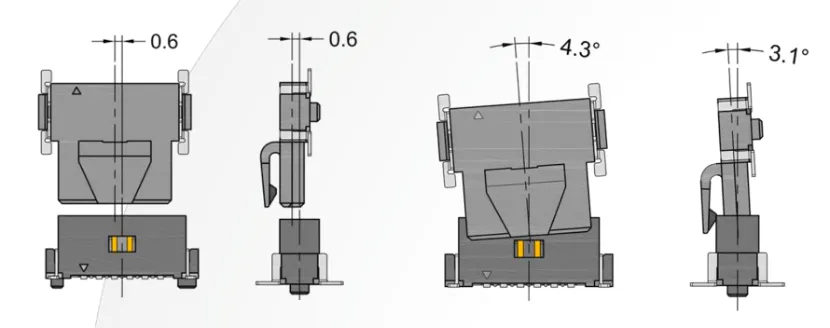

图7：Kontrol单排连接器可以容许较大的配接错位
（图源：Harwin）
单排Kontrol连接器的产品组合也十分丰富，目前包括21种SMT连接器和28种双端电缆组件，有2、3、4、6、8、10和12引脚配置可选，大大方便开发者在各种工业应用中实现坚固灵活的连接。
本文小结
工业和嵌入式应用对于高可靠性和灵活的小型化互连解决方案的需求，为新一代板对板连接器的发展指明了方向。
Harwin将高可靠性连接器设计开发上的专业经验，与小型化的设计需求相结合，成功打造出了具有精准市场定位的Kontrol系列双排板对板连接器，并延续这一成功，推出了更为灵活、耐用的单排产品，可谓是工业板对板连接器中不容小觑的新势力！
