标准作为一项关键的技术基础设施，其影响力广泛渗透于整个电子行业。以成立于1924年的电子工业协会（EIA）1为例，该组织是美国国内的一个权威标准制定机构，它主导构建了美国电子制造业的行业协会联合体系。通过各成员间的紧密协作，电子工业协会有力保障了不同厂商生产的电子设备能够实现兼容与互换。值得注意的是，电子工业协会已于2011年2月根据行业发展的新形势正式完成解散流程。

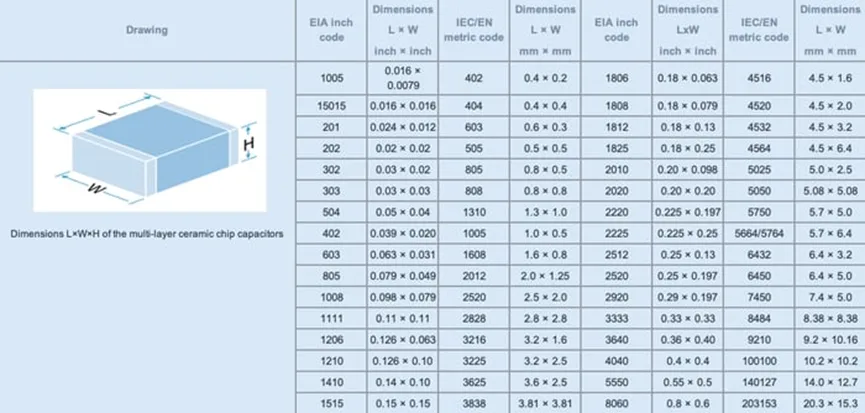

图1. MLCCs的规格和尺寸代码
1:[https://en.wikipedia.org/wiki/Electronic_Industries_Alliance]
电子元件、组件、设备及用品协会（ECA）持续推进无源元件与机电元件（IP&E）相关标准的制定工作，对直接元件标记、数据建模、颜色编码以及包装等具体细节进行严格监督。而除无源和机电元件之外的其他元件标准，预计将交由对应行业部门负责管理。同样在 2011 年，ECA与美国国家电子分销商协会（NEDA）完成合并，正式成立电子元件行业协会（ECIA）2。时至今日，ECIA依旧积极支持EIA开展无源和机电电子元件标准的制定工作 。
多层陶瓷电容器（MLCCs）的相关尺寸要求遵循EIA-198标准3。该标准所规定的标准化尺寸和形状，是参照EIA标准制定的，尺寸通常采用英制单位（如英寸）进行标注，而非公制单位。在阅读规格表（如图1所示）时，会发现EIA尺寸代码与MLCC实际的尺寸存在对应关系。例如，长度为0.08英寸、宽度为0.05英寸的矩形芯片，其编码为“0805”。观察图表还能看到国际电工委员会/欧洲标准（IEC/EN）代码，这套采用公制系统的规范是由电子器件工程联合委员会（JEDEC）4制定的。
MLCC的尺寸规格范围较广，其长宽尺寸从01005型（对应尺寸为0.016英寸×0.0079英寸）到8060型（对应尺寸为0.8英寸×0.6英寸）不等。此处未提及高度尺寸，原因是高度会因MLCC的层数不同而有所差异，且具体层数需结合实际应用场景的电容要求来确定。
随着时间的推移，规格尺寸趋向于越来越小。设计人员的任务是在保持或增加功能的同时，最大限度地降低SWaP（尺寸、重量和功率）。根据Paumanok Research的数据统计显示，在过去二十年间，0201至1206规格的元器件成为需求最为旺盛的尺寸5区间，这一现象实属情理之中。随着时间的推移，这一尺寸范围或许会进一步向更小规格延伸。值得注意的是，行业内1206和1210外壳尺寸MLCCs的产量正稳步攀升。更大尺寸的MLCCs凭借其可承载的高电容值，已具备与钽电容器等其他技术方案一较高下的实力。
随着电子产品日益向微型化方向发展，电容器的元件制造商们也在持续致力于缩小其产品尺寸。我们深知您在产品设计或应用中面临的挑战与难处！欢迎您随时与我们经验丰富的应用工程团队取得联系，共同探讨您即将启动的项目需求，以及我们如何通过专业方案，助力您最大限度地降低SWaP6。
6:[https://info.knowlescapacitors.com/white-paper/device-miniaturization]
