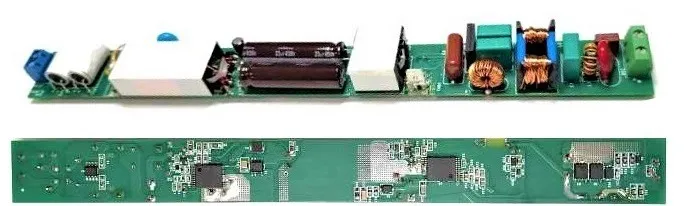

InnoSwitch4-QR反激式开关IC产品系列可显著提高功率高达220W的反激式功率变换器的效率，尤其是在需要小尺寸的应用中。一份新的设计范例报告(DER-1038)展示了InnoSwitch4-QR IC在薄型100W驱动板中的优势，该驱动板适用于工业、商业和住宅高压输入应用（196VAC至308VAC）中使用的LED灯条和线性灯具。
这款无散热片设计将InnoSwitch4-QR器件与HiperPFS-4功率因数校正(PFC)控制IC搭配使用，在16mm的扁平模块中仅使用62个元件，就能在整个输入电压范围内实提供高于92%的端到端效率。它还能实现无闪烁调光，支持在高达55°C的环境温度下工作。
InnoSwitch4-QR的主要优势：
集成功能： 将初级控制器、750V的PowiGaN开关、FluxLink反馈、同步整流驱动器和次级控制器集成于一个紧凑的24引脚超薄封装中。
简化设计： QR反激和CCM PFC可提供非常高的效率，无需复杂的半桥谐振拓扑结构。
灵活的输出和控制选项： 可设定为恒压(CV)或恒流(CC)输出，支持调光，包括0-10V、PWM和DALI。在前端PFC级，HiperPFS-4器件集成了连续导通模式(CCM) PFC控制器和600V的功率开关，以实现：
高于0.95的功率因数
额定交流输入电压下的总谐波失真(THD)低于10%
无损耗电流检测，从而减少元件数目并提高效率
