保险丝选快断型还是慢断型？看这几个判断依据

judy -- 周五, 03/07/2025 - 16:17

本文介绍了保险丝选型方法，包括快断型与慢断型的判断依据、选择步骤及具体应用示例，助力工程师精准选型。

作为工程师，在面对保险丝选型时经常会遇到这样的问题，应该选择快断型（Fast-Acting）还是慢断型（Slow-Blow）呢？

下面针对这个问题提出一些具体的判断方法和实际示例：

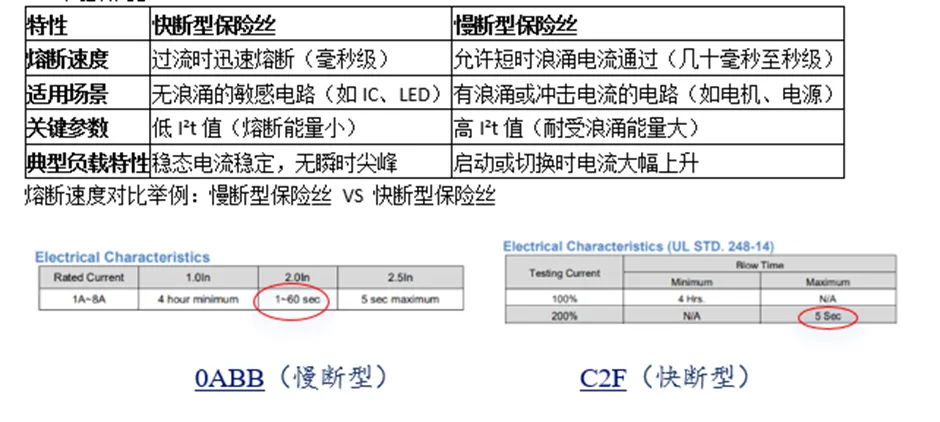

一、判断依据

二、选择步骤

1. 分析电路负载特性，比如是否存在浪涌电流？
例如：电机启动、电容充电、电源上电等场景会产生数倍于额定电流的瞬时电流。

2. 负载是否敏感？

例如：半导体器件（MOSFET、IC）需要快速切断过流以防止损坏。

3. 匹配熔断特性

有浪涌 → 选慢断型：避免浪涌导致保险丝误熔断。
无浪涌 → 选快断型：快速切断故障电流，保护敏感元件。

4. 验证I²t值

保险丝的I²t值（熔断能量）需大于浪涌电流的I²t值（确保保险丝在浪涌期间不熔断）。
三、具体示例

  • 示例1：LED驱动电路选型

假设工作电流：1A（稳定，无浪涌）
由于LED属于敏感元件，需要快速响应过流或者短路。
选择快断型保险丝（比如 C1F），额定电流1.5A（1.25~1.5倍工作电流）。

使保险丝在毫秒级内熔断，保护led。

  • 示例2：电机控制电路

假设工作电流：2A（稳态）。

浪涌电流：电机启动时电流达15A（持续150ms）。

由于浪涌电流远高于稳态电流，保险丝需耐受短时过流。

选择慢断型保险丝（比如 C1T），额定电流3A（1.5倍工作电流）。

使电机启动时15A电流持续150ms，保险丝不熔断；

若故障导致电流持续≥3A，保险丝在数秒内熔断。
四、总结
快断型 ：用于无浪涌、需快速保护的场景（如电子板卡、电池保护）。

慢断型 ：用于有浪涌、需容忍短时过流的场景（如电机、电源、逆变器）。

文章来源：DigiKey
