概述
随着 iPhone16 Pro 的发布，其侧边新增的相机控制按键受到消费者的广泛关注。该按键集按压和触控滑动功能于一体，不仅颠覆了人们对物理按键的传统认知，更为用户带来了美观、便捷且极具科技感的人机交互体验。
相机控制键的功能拆解
“相机控制”按键位于 iPhone 右侧边框的开关键下方，类似相机的快门按钮。它拥有快速启动相机、拍照和开始视频录制的新功能。
iPhone16 “相机控制”按键功能具体如下：

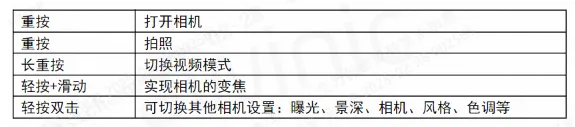

表1 iPhone16 “相机控制”按键功能
这几种按键功能分别由电容触摸检测技术、压力触控技术传感器和机械按键实现（见图1）

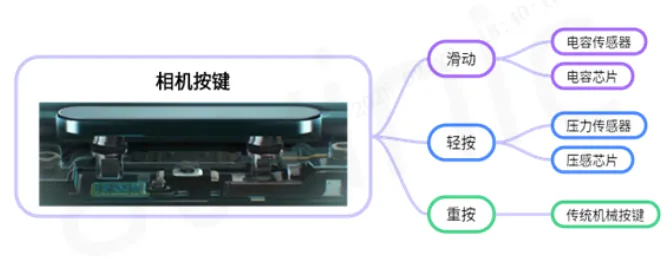

图1 相机按键功能图
电容触摸检测技术可以让产品无需开孔即可实现触控功能，既提升了使用的便捷性又延长了产品的寿命；通过专业的滑条设计与滑动算法调教，滑动操作时，用户只需轻轻划过设计区域，即可上报精度高达 0.1mm 的坐标，让滑动体验更加丝滑、应用效果更加流畅。
全压力触控技术能更精准地捕捉用户的按压力度，最小做到 1g 的分辨率，并展现出更强的抗干扰能力，弥补电容触控易误触的不足。
两者的结合，可以将产品的科技感与艺术感发挥到极致。
艾为电容压感二合一应用方案
面向该应用场景，艾为重磅推出高度集成的压感+电容二合一 SOC AW938xx 系列，该系列采用压感、电容一体的感测技术，内置自适应补偿引擎，具备高感知精度、强环境自适应补偿能力等优势。
AW938xx 系列最多覆盖5通道压感应用，具备 21 位精度 ADC ，支持多级按压识别，单击/双击、长按/短按检测。覆盖 12 通道电容触控应用，具有 1aF 电容检测精度，能自动抵消 220pF 以内的负载电容，可实现触摸按键、触控滑条等功能。

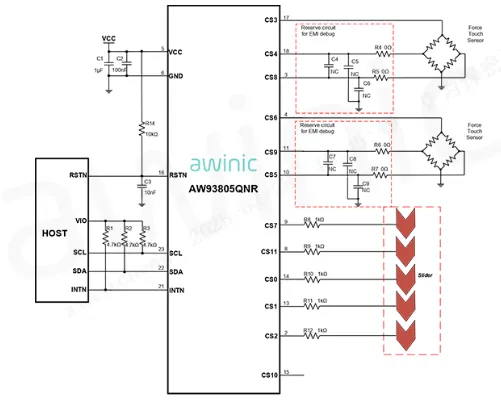

图2 AW93805 典型应用电路（规格书）
AW938xx系列产品特性
高灵敏度压力检测和电容检测
压感分辨率：ADC=21bit , PGA=125
压感/电容按键单击/双击/三击/长按
电容分辨率：1 aF ;补偿电容：220 pF
电容一维滑动、佩戴检测
超低动态低功耗 Active：23.5μA
I2C ：400 kHz ,地址可扩展
1.2V/1.8V IO
VCC：1.65V~3.6V
内存：20KB RAM
QFN 2×2×0.55-14L
QFN 3×3×0.55-24L
AW938xx 内置高精度 ADC 和自适应基线跟踪算法，可实现压力/电容按键识别，压力感应量检测、电容滑动检测，电容佩戴检测功能，适配多种压感+电容组合使用场景。
针对不同的应用需求，该系列提供不同通道数、不同封装大小的物料供用户进行选择。
AW938xx系列产品优势
21bit 高精度 ADC ，1V 偏置补偿能力，具备高信噪比压感信号检测能力
1aF 高灵敏度电容感应，16 档量程可调。有效支持不同滑动感应 PAD
电容滑动通道数选择范围大，坐标精度可以做得更精细
内置高速滑动坐标解析算法，可实时解析并上报滑动坐标数据
32bitMCU+RAM 架构加持，芯片可以同步处理压感和电容信号量，可定制算法事件上报逻辑与算法升级
压感+电容算法在一个芯片内部实现，便于维护，不依赖平台进行算法处理，独立性二合一物料整体占板面积更小，成本更低
AW938xx系列应用领域
表2 AW938xx 系列应用领域
AW938xx系列产品选型

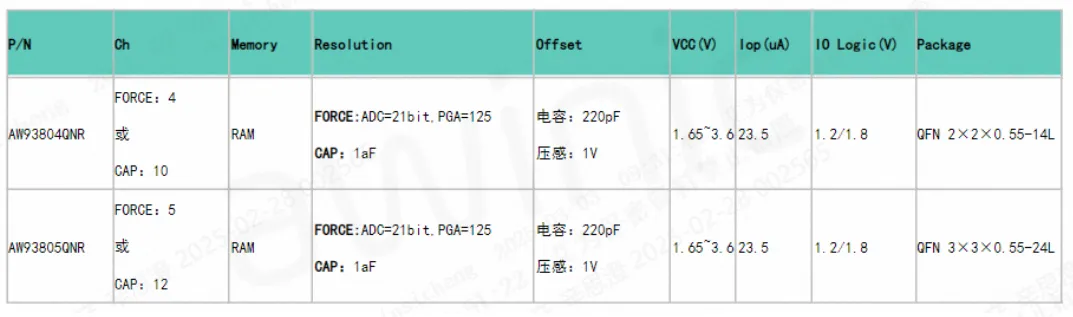

表3 AW938xx 系列产品选型表
结语
艾为在压感及电容独立芯片领域深耕多年，积累了丰富的行业经验与成熟的解决方案，此次推出的 AW938xx 系列芯片将为客户提供更加精准、高效的压感+电容二合一解决方案。
文章来源：艾为之家
