航顺HK32C030共享充电宝方案:充电无界,共享未来

手机的功能越来越多、屏幕越来越大,人们在工作、逛街、户外等方面的用电需求日益增加,充电宝这种便携式储能设备就成为随时补电的理想选择。虽然目前便携移动电源充电宝在研发设计中面临着诸多挑战,但正因为这些挑战,让其成为企业快速抢占市场的重要条件。便携式储能设备需求增大,那么便携锂移动电源充电宝市场发展可期可待,轻量化、定制化、安全快充的市场需求也会成为未来的发展方向。现在,市场上各类需要配备移动电源充电宝、且要求快速充电的电子产品越来越多。

航顺HK32C030为核心,设计了一个完整的移动电源系统,控制充放电的电压、电流、功率等状态,具有过温保护、超温自动降额、过流、过压等完善保护措施。同时支持各种协议的快速充电,以及大电流快速放电。支持充电/放电电压5~22V,最大充放电功率100W。

方案主控MCU为HK32C030,设计的主要优势有:强抗干扰能力、超低功耗、宽温度(105度)等。与稍早一代的其他方案相比较,性能更稳定,价格也更有优势。

除了充电宝,这套方案也适合其他相关行业,如移动电源、户外电源控制、新能源、大功率智能电动工具电池包、便携式产品电池包BMS、便携移动电源充电宝等市场。特别适合用于要求有快速充放电、兼容各种充放电协议的便携移动电源充电宝方案的应用:DC输入充电(5~20V)、TYPE-C输入充电(PD协议,5~20V,MAX 100W),输出USB、TYPE-C或普通供电输出要求。

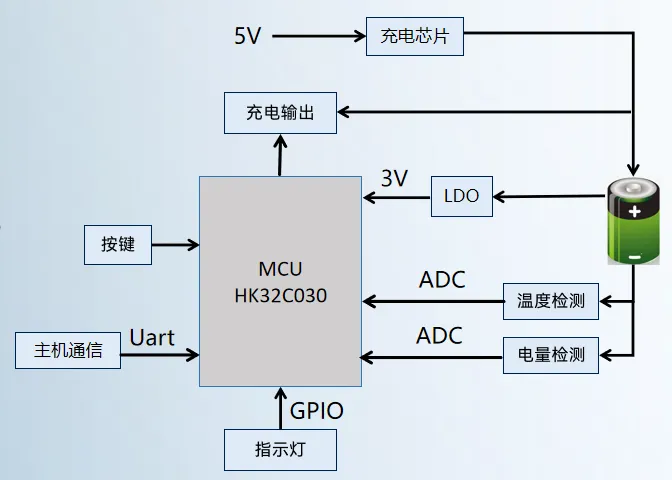

产品系统框图

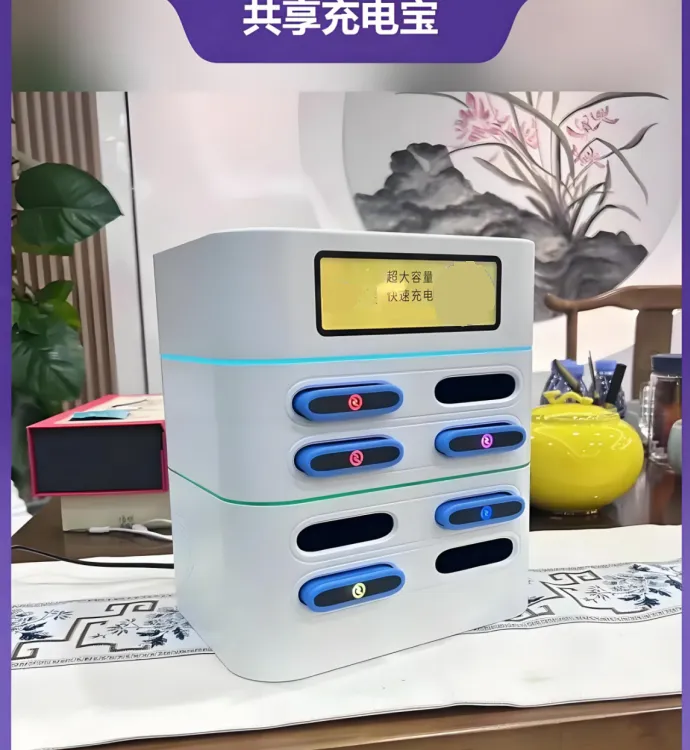

充电宝实物图


航顺HK32C030系列MCU主要规格

  • CPU 内核

  • ARM® Cortex® -M0
  • 最高时钟频率:64 MHz
  • 24 位 System Tick 定时器
  • 支持中断向量重映射(通过 Flash 控制器的寄存器配置)
  • 工作电压范围

  • 主电源 VDD:2.6 V ~ 5.5 V
  • 工作温度范围:-40°C ~ +105°C
  • 典型工作电流
  • 运行(Run)模式:1.46mA@8MHz;7.31mA@64MHz

  • 睡眠(Sleep)模式:1.05mA@8MHz;671μA@32kHz

  • 停机(Stop)模式:
  • LDO 全速:128μA@3.3V
  • LDO 低功耗:2.8μA@3.3V
  • 存储器

  • 64 Kbyte Flash(包括 Bootloader 区)
  • CPU 主频不高于 24 MHz 时,支持 0 等待总线周期访问 Flash。
  • Flash 具有数据安全保护功能,可分别设置读保护和写保护
  • 10 Kbyte SRAM
  •  时钟

  • 外部高速时钟(HSE):支持 4 ~ 32 MHz
  • 外部低速时钟(LSE):32.768 kHz
  • 片内高速时钟(HSI):8 MHz/16 MHz/64 MHz
  • 片内低速时钟(LSI):40 kHz
  • PLL 时钟:64MHz(最大输出频率值)
  • GPIO 外部输入时钟:32 MHz(最大值)
  • 复位

  • 外部引脚复位
  • 选项字节装载器复位
  • 看门狗(IWDG 和 WWDG)计数器复位
  • 电源上/下电复位(POR/PDR)
  • 软件复位
  • 低功耗管理复位
  • 可编程电压监测器(PVD)

  • 8 级检测电压门限可调
  • 上升沿和下降沿检测可配置
  • GPIO 端口

  • 最多支持 40 个 GPIO 引脚
  • 每个 GPIO 引脚都可配置为外部中断输入
  • 提供最高 40 mA 驱动电流
  • l数据通信接口产品概述

  • 3 路 UART:可以通过自带的波特率发生器产生不同的波特率,并且还支持单线半双工通信、多处理器通信等功能。
  • 2 路高速 SPI:支持 4 至16 位可编程数据帧,带复用的I2S 接口。
  • 2 路 I2C:支持超快速模式(1 Mbit/s)、SMBus 和 PMBus。在 Stop 模式下,支持数据接收唤醒。
  • 定时器及 PWM 发生器

  • 1 个 16 位高级定时器(TIM1 共 4 路 PWM 输出,其中 3 路带死区互补输出和刹车功能)
  • 5 个 16 位和 1 个 32 位通用定时器(TIM2/TIM3/TIM14/TIM15/TIM16/TIM17)
  • 1 个 16 位基本定时器(TIM6)
  • DMA 控制器(带 5 个通道)

  • 支持定时器、ADC、SPI(I2S)、I2C、UART 等多种外设触发。
  • 定点数除法/开方运算单元

  • 支持 32 位定点数除法,可同时得到商和余数
  • 支持 32 位定点数高精度开方
  • 片内模拟电路

  • 1 个 12 位 SAR ADC(多达 23 路模拟信号输入通道)
  • 最高转换器频率:1.14 MSPS
  • 支持自动连续转换、扫描转换功能
  • 内部参考电压
  • 温度传感器

  • 9 位分辨率温度传感器,温度采集范围为:-40°C ~ +105°C
  • 日历RTC

  • 带闹钟功能
  • 数据安全

  • CRC 校验硬件单元
  • 96 位芯片 UID 标识

  • CPU 跟踪与调试
  • SWD 调试接口
  • ARM® CoreSightTM 调试组件(ROM-Table、DWT 和 BPU)
  • 自定义 DBGMCU 调试控制器(低功耗模式仿真控制、调试外设时钟控制、调试及跟踪接口分配)
  • 可靠性

  • 通过HBM6500V/CDM2000V/LU800mA 等级测试。

文章来源:航顺芯片
