车载空调控制器作为汽车舒适性系统的核心组件，能够精准调节车内温度、风速和风向，同时集成了空气净化、湿度控制等功能，以确保驾乘人员享有舒适的车内环境。随着汽车制造商和消费者愈发关注驾乘体验，车载空调控制器的功能和智能化程度已成为衡量汽车品质的重要指标之一。
在汽车技术不断进步与环保要求的推动下，高效且智能的车载空调控制器市场需求日益增长。整机系统主要由MCU、电源模块、显示面板、多种传感器模块、执行单元、电机和高低边驱动等模块组成，而MCU作为整个控制器的核心器件，对于保障车载空调控制器的高抗干扰性和可靠性尤为重要。
G32A1445车载空调控制器应用方案介绍
车辆环境对可靠性和稳定性的要求高，因此在选择车载空调控制器的MCU时，需考虑车辆特有的环境因素，如温度波动、振动、电磁干扰等。针对系统的关键设计与功能需求，搭载极海G32A1445汽车通用MCU的车载空调控制器应用方案，已成功量产上车，可实现温度调节、风速控制、空气分布控制、内外循环自动模式选择、除湿、空气净化、后窗加热、定时控制、状态显示、故障诊断等功能，全面满足汽车舒适环境的要求。
主控G32A1445汽车通用MCU与显示面板、传感器、执行单元、控制模块、空调制冷剂循环系统等模块组合实现空调控制系统。具体来说，G32A1445通过LPSPI控制执行器来控制风扇电机工作；通过灵活输入检测处理执行器来传输AC反馈信号、除霜反馈信号、压力开关信号等，实现诊断和状态显示功能；通过LIN总线与空调面板显示屏传输状态。

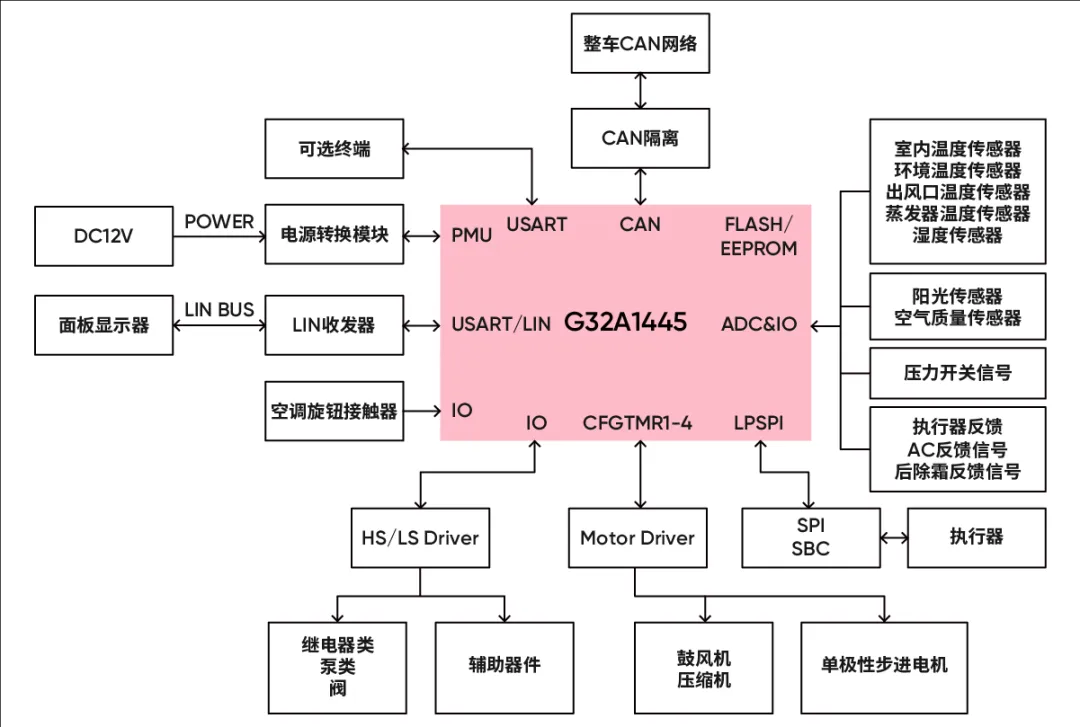

G32A1445车载空调控制器应用方案框图
G32A1445车载空调控制器应用方案特点：
■ 集成CFGTMR定时器模块，来驱动鼓风机、压缩机、步进电机等应用，满足不同暖通空调系统加热、冷却、通风、清洁或除湿等功能操作
■ 通过多路ADC（4路温度传感器、1路湿度传感器、2路环境传感器），轻松采集空调控制器各类传感数据信息
■ 通过CAN总线，将当前空调状态信息传送到整车CAN网络，实现对空调压缩机、PTC\鼓风机等部件的精确控制
■ 支持过压、欠压、过流、过温保护等故障检测功能，保证系统的可靠性和安全性
■ 符合2.0A/2.0B（主动）规范，通信速率高达1Mbit/s，满足与汽车CAN总线系统进行交互通信，实现车辆总线快速稳定交互通信要求；可升级的CANFD协议，数据长度最大支持64字节，比特率最高支持8Mbit/s

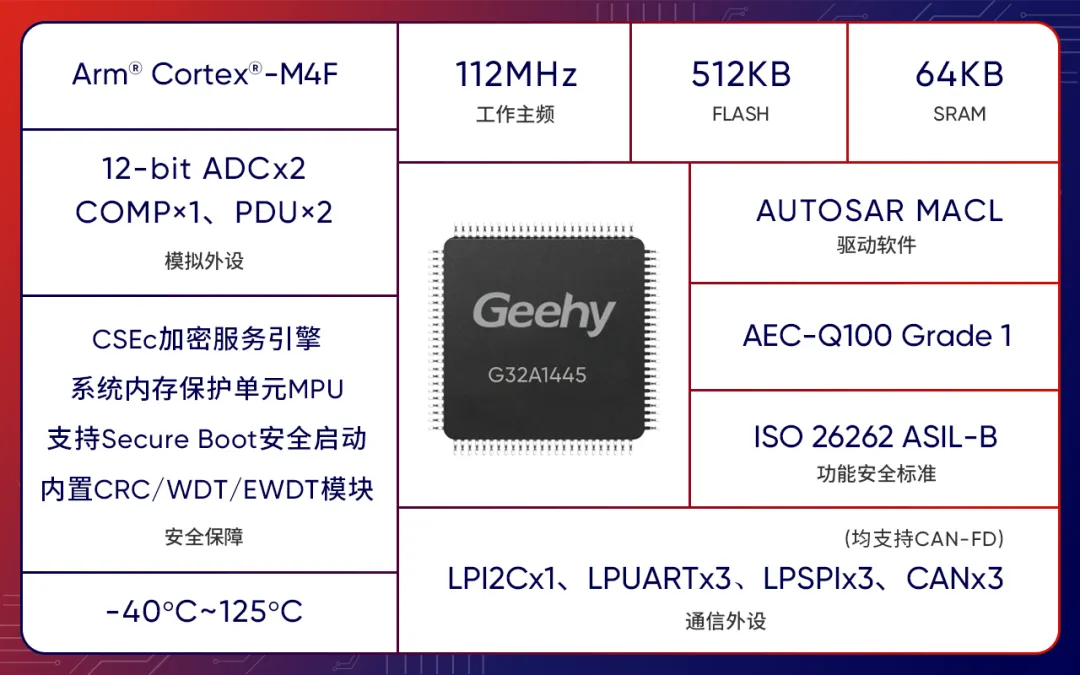

G32A1445 汽车通用MCU关键特点
极海致力于满足汽车系统设计中越来越复杂的功能需求与关键性能指标，持续用高品质汽车芯片产品及配套方案广泛支持汽车细分场景应用。基于G32A1445/1465系列汽车通用MCU的量产级应用方案，为智能汽车在安全系统、动力系统、控制系统、信息娱乐系统技术创新与升级提供了有力支撑。
文章来源：极海半导体
