在半导体领域，微控制器（MCU）是一个很卷的赛道。为了能够从众多竞争者中脱颖而出，MCU产品一直在不断添加新“技能”，以适应市场环境的新要求。因此，时至今日，如果你“打开”一颗MCU，会发现其早已不再是一颗传统意义上简单的计算和控制芯片，而是集成了CPU内核以及丰富外设功能模块的SoC。
尤其是在CPU内核趋向同质化的今天，想要在产品设计上实现差异化，MCU厂商更是要在CPU内核之外的外设功能的集成上大做文章，让自己的产品具有与众不同的卖点。
“可以将哪类外设功能集成到MCU中”，对于这个问题，MCU厂商已经进行了诸多尝试：存储器、定时器、模拟外设、通信接口，甚至是射频收发器……不一而足。今天，Microchip更是脑洞大开，给出了一个新思路——将一个“微型FPGA”集成到MCU中！
在8位MCU中集成可编程逻辑
电子工程师都知道，在相当长的时间里，MCU和以FPGA为代表的可编程逻辑，是两个特性迥异的开发平台：前者是在通用CPU架构的基础上，通过软件编程去满足不同应用的设计要求，具有较高的灵活性和可扩展性，不过代价就是在性能和功耗上有所折中；而后者由于具有硬件可编程特性，开发者可以根据应用“定制”所需的硬件电路，在性能和功耗上自然更胜一筹，不过开发门槛相对较高。 之前也有⼚商将两者结合在⼀起，开发出兼具灵活性和⾼能效的异构平台，不过它们⼤都定位于中⾼端的产品。将可编程逻辑与8位MCU整合在⼀起的尝试，并不多⻅。⽽Microchip正是找到了这个独特的市场切⼊点，推出了PIC16F13145 系列MCU。

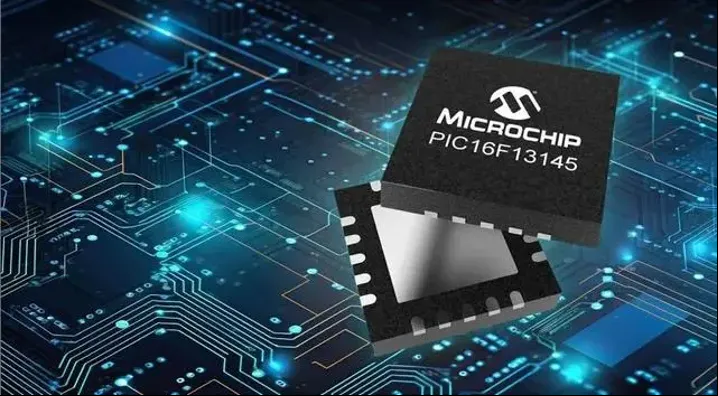

图1：PIC16F13145系列MCU
（图源：Microchip）
具体来讲，与传统的8位MCU不同，PIC16F13145系列的外设中，除了ADC、DAC、⽐较器和定时器等这些“常规”配置，还有⼀个特别的可配置逻辑块（CLB）模块。 CLB由32个基本逻辑元件（BLE）阵列（每个BLE都能够模拟AND / OR / NAND / NOR⻔）以及缓冲器/反相缓冲器、D触发器、JK触发器、多路复⽤器或四输⼊LUT构成。 这意味着，开发者可以利⽤CLB直接在MCU内创建基于硬件的定制组合逻辑功能，实现⾃⼰想要的硬件电路，⽽不受通⽤MCU固定硬件架构的限制，就好像在MCU中添加了⼀个“微型FPGA”。

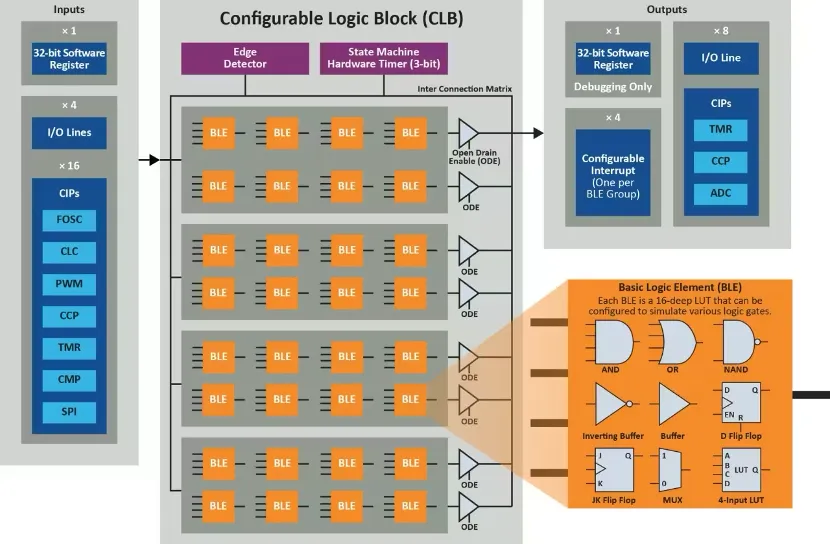

图2：可配置逻辑块（CLB）架构
（图源：Microchip）
从架构上看，CLB与FPGA的可编程逻辑结构很相似。构成CLB的每个BLE由⼀个4输⼊LUT(Lookup-Table, 查找表)和⼀个D触发器组成。CLB的输入接口提供了16个输入的选择锁存器，每个选择锁存器可以选择最多40种不同的信号之一的信号来作为输入，这些信号可以是通过外部引脚输入的信号，内部外设的输出信号以及软件操作的寄存器的信号。CLB输入端都嵌入了可编程的边沿检测器，这些边沿检测器默认由上升沿触发，但可以编程为由下降沿触发或完全旁路。 另外，CLB支持8路输出可以路由到外部引脚、内部寄存器或内部外围设备的输⼊。CLB还包含⼀个3位硬件计数器，以帮助使⽤CLB构建状态机。当MCU需要执⾏简单的多任务并⾏处理，或者需要实现少量硬件级实时处理时，CLB的作⽤就会更⼤程度地显现出来。开发者可以使⽤CLB来实现状态机或“⾼速”外设，例如软件驱动的信号多路复⽤器、计数器、正交解码器、步进电机控制器或⾼速PWM（脉宽调制器）等。
全新的开发体验
实际上，对于Microchip来说，在MCU中集成可编程逻辑功能并不是⼀个全新的课题。早在⼗多年前，Microchip就曾在其MCU中引⼊了⼀种被称为可配置逻辑单元（CLC）的可编程逻辑外设，这⼀设计思路的价值已经被市场所验证。随着实际应⽤中对更复杂的可编程逻辑需求的增加，终在PIC16F13145系列中演化出了CLB这个规模更⼤、更复杂的可编程逻辑块，完成了⼀次重要的迭代升级，也使得该系列MCU能够⽤于以往属于独⽴可编程逻辑器件的应⽤领域。 PIC16F13145系列MCU这一独特的定位，可以为开发者带来诸多好处。 首先，集成到MCU的CLB，是通过硬件的方式实现逻辑功能，在性能上明显优于“通用MCU+软件”的模式，有利于优化嵌入式控制系统的速度和响应时间，提升整体的系统性能。而且由于在系统设计时，无需增加额外的外部逻辑器件，还可以降低BOM成本，可谓是一举两得。 其次，作为独立于CPU内核的外设，PIC16F13145中的CLB可以在CPU处于睡眠模式时运行，以响应和处理来自外部和内部的任务，更大限度地降低MCU的功耗。CLB还可以与其他外设（如定时器、ADC、PWM模块等）结合使用，进一步优化系统功耗性能。 此外，CLB还有助于PIC16F13145系列MCU实现更强的可扩展性。在实际工作中，随着需求的变化，设计的调整在所难免，而PIC16F13145系列MCU所具备的可编程逻辑功能，使得开发者无需“从头再来”彻底修改整个设计，就能够通过灵活的硬件编程快速完成设计迭代，简化整个设计流程。 由此可见，凭借CLB模块而带来的更高的性能、更低的功耗以及更强的可扩展性，加之其他丰富的片上资源（包括具有内置计算功能的快速10位ADC、8位DAC、快速比较器、8位和16位定时器，以及I2C和SPl等通信模块），PIC16F13145系列MCU无疑为嵌入式开发者提供了一个强大而灵活的开发利器。
完善的开发生态
当然，⼀个嵌⼊式硬件平台，加上配套的软件开发⼯具以及相关技术资源，才能够提供完整的开发体验。具体到PIC16F13145系列MCU这个创新的硬件架构，更是需要完善开发⽣态的⽀持，尽可能降低开发者上⼿“尝鲜”的⻔槛。 好消息是，这⼀点Microchip已经准备好了。PIC16F13145 系列MCU 的开发， 可以得到MPLAB® 代码配置器（MCC）的⽀持，MCC是Microchip的MPLAB X IDE中⼀个免费软件插件，为开发者提供了⼀个基于GUI的简便开发界⾯，⽤于配置器件和片上外设（包括CLB）。CLB所需的⾃定义逻辑配置可通过MCC创建原理图，因此⼤⼤减少了开发时间，⽽且⽤户可以使⽤硬件描述语⾔（Verilog）作为开发语言，增加了开发的灵活性。自定义逻辑配置的原理图也可以通过在线方式创建（logic.microchip.com）。 同时，PIC16F13145 Curiosity Nano评估套件可为使⽤PIC16F13145系列MCU进⾏设计提供全⾯⽀持，⽆需外部⼯具、编程和调试，简单易⽤，有助于开发者实现⽆缝嵌⼊式开发体验，缩短产品上市时间。
本文小结
今天，竞争激烈的MCU市场，迫切需要差异化的创新产品。Microchip的PIC16F13145系列MCU，创造性地将可编程逻辑外设功能与8位MCU架构相结合，在继承MCU固有优势特性的同时，⼜带来了更佳的性能、低功耗特性和可扩展性，在实时控制、数字传感器节点，以及⼯业和汽⻋等细分市场，为嵌⼊式开发者提供了全新的想象空间和开发体验。 文章来源：贸泽电子
