除颤器1的设计旨在通过向心脏施加受控的电击，即向心肌输送电流，以治疗心律失常症状，并促使心脏恢复正常跳动。在这一关键的救生过程中，电容器扮演着举足轻重的角色。在今天的文章中，我们将为您详细阐述除颤器电路的基本构成元素，并深入分析电容器选型在除颤器系统设计中所起到的关键作用。
1:[https://my.clevelandclinic.org/health/treatments/23020-defibrillator]
最简单的除颤器电路主要由电容器、变压器、整流器以及电感器构成（如图1所示）。在这个过程中，变压器扮演着充电的关键角色，它能将电压从几百伏提升至几千伏，确保提供足够的能量输出。随后，整流器将输入的交流电（AC）转换为直流电（DC），确保电流单向流动，从而有效地为电容器充电。一旦电容器充电完毕，通过将桨叶放置在患者的胸部，电路得以闭合。此时，电感器的作用至关重要，它能够维持电流在几毫秒内稳定流动，这对于对患者实施适当的治疗至关重要。
图 1. 最简单的除颤器电路

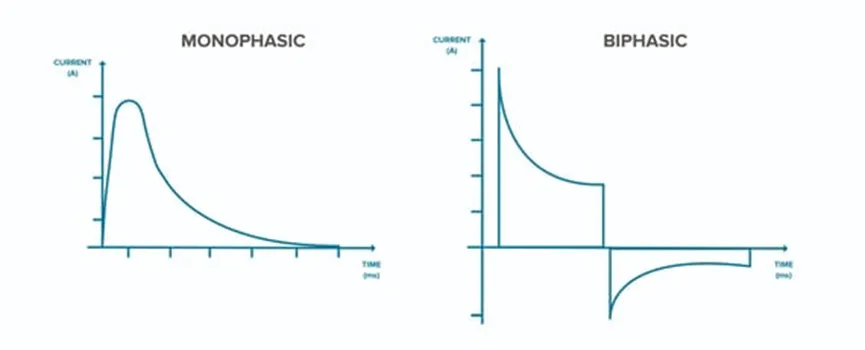

除颤技术采用单相或两相波形以确保治疗效果显著，同时尽可能减少心肌损伤（见图2）。其中，两相波形在现代除颤系统中更为普遍。这种方法的原理在于，除颤器会在心动周期的中段改变电流极性，从而使电击在两个相反的方向上传递，而非单一方向。具体而言，截断的指数双相波形能够促使电容器以标准的指数衰减方式对患者进行放电，随后通过定时电路中的开关实现电流方向的逆转。
图 2. 除颤中使用的单相和双相波形
由于典型市电电源的功率无法满足除颤所需的瞬时高能量需求，因此需要使用一个可调或升压变压器，以便将普通的市电交流电（AC）转换成高压交流电。随后，这一高压交流电会通过整流器进一步转换成高压直流电。利用可变电压的升压变压器，医生可以根据患者的具体情况，灵活选择最适合的电压设置，从而确保治疗的恰当性和安全性。
楼氏电容在体外除颤器中的作用
电容器负责储存大量的电荷，并能迅速将这些电荷释放到患者体内。有效的治疗效果在很大程度上依赖于电容器的充电与放电过程。此外，电容器的规格不仅决定了脉冲的大小和形状，还对整个系统的结构紧凑性和可靠性产生重要影响。
楼氏电容旗下的康奈尔品牌打造了具有高可靠性的用于体外除颤器的薄膜电容器2。这些电容器历经广泛的工艺验证与严苛的质量测试设计，旨在确保产品的长久使用寿命及全面的可追溯性。其小巧的外形设计，完美适配于便携式除颤设备中。
2:[https://www.cde.com/custom-solutions/external-defibrillator-capacitors/]
文章来源：楼氏电容
