Melexis推出安装灵活便捷的全新磁性数字编码器

全球微电子工程公司Melexis宣布,推出全新绝对磁性编码器芯片MLX90382。这款芯片尺寸小巧,具有出色的抗杂散磁场能力,支持在轴和离轴的灵活感应,能够实现包括与微型电机集成的无缝集成。凭借其高达14位的分辨率、差分输出以及达200k e-RPM的宽广速度范围,该产品成为工业自动化、机器人和移动解决方案的理想选择。


随着机器人和自动化解决方案的应用范围不断扩展,从小范围的专业应用领域延伸到更多日常场景,对能够在这些系统中提供精确且经济高效的运动反馈的编码器需求也随之增长。对于确保电机驱动应用(如机械臂、自动包装机和工业编织机等)的正确运行和安全性能而言,高速编码器的反馈机制至关重要。MLX90382是一款磁性位置传感器,集成霍尔磁性前端、模数转换器、零延迟片上数字信号处理功能和多个输出驱动器于一体。该器件采用迈来芯Triaxis®技术的最新研发成果,将其在磁位置传感领域的专业知识应用于高速编码器设备。通过检测磁通密度的三个分量(Bx、By和Bz)并测量Z轴上的差分磁场,MLX90382能够实现绝对角度位置和速度的精确跟踪。此外,其转速可达到200,000rpm,杂散磁场抗扰度强,最高可实现360度抗杂散磁场(对应4kA/m的磁场强度)。


MLX90382能够有效解决复杂电机驱动应用中常见的装配难题,支持在轴和离轴的灵活安装,为用户提供更大的便利。这一特性使得该芯片能够支持空心轴应用,允许线束或其他组件穿过轴心而不干扰编码器的反馈,从而在一定程度上降低设计复杂性并推动技术创新。

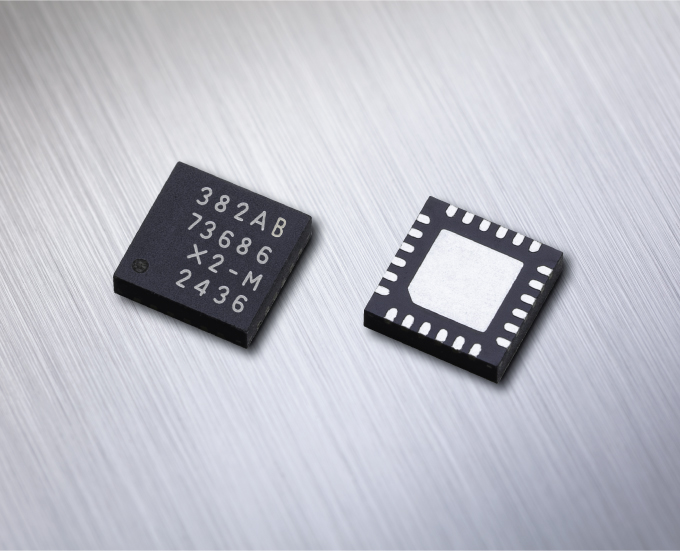

MLX90382采用小巧的标准单芯片4 x 4 mm2 QFN-24封装,符合RoHS标准,并支持5V和3.3V应用。两种型号均通过AEC-Q100(0级)标准的认证,确保产品的可靠性。此外,该芯片在轴上配置时还支持SIL2级别的安全集成标准。

MLX90382提供五种不同的输出模式,旨在满足广泛的应用需求。这些输出模式包括用于增量角度输出的行业标准差分ABI/UVW接口,常用于BLDC电机的UVW信号仿真接口,PWM接口,可配置的SPI接口以及SSI接口。该传感器的工作温度范围为-40℃至150℃,非常适合苛刻的环境条件。

迈来芯区域营销经理Atanas Dikov表示:“MLX90382不仅充分展现迈来芯Triaxis®技术的价值,还标志着我们成功将其应用于磁性旋转编码器领域。这款令人振奋的新产品将成为我们产品线中的重要一员,它不仅能够助力推动各类机器人和电机驱动应用的创新,还将在未来多年内以高精度和可靠性持续工作。”

MLX90382现已正式上市,并随附全面的评估套件,以提供更优质的支持并简化开发流程。如需了解更多详情,请访问http://www.melexis.com/MLX90382
