精准时间管理,超低功耗新选择——大普INS5T8111 RTC

在数字化转型的浪潮中,电子产品的智能化程度日益提升,而精准的时间管理正是实现这一目标的关键因素。时钟芯片作为时间管理的心脏,其精度与功能的多样性直接关系到设备的整体性能和用户体验。大普技术推出的 INS5T8111 超低功耗RTC芯片,以其卓越的性能和创新的设计,正成为众多应用领域的理想解决方案。


超低功耗,续航无忧

INS5T8111产品的最大亮点在于其卓越的超低功耗性能。在待机模式下,该芯片的工作电流仅为180nA【1】,这使得它能够显著延长电池的使用寿命。这一特性对于那些对电池续航能力有着严格要求的应用场景尤为关键,如可穿戴设备、物联网(IoT) 设备以及远程监控系统。无论是应用于智能家居设备,还是工业监控领域,INS5T8111都能提供稳定且持久的时间追踪解决方案。这不仅保证了设备能够持续准确地记录时间,同时也减少了因频繁更换电池或充电而带来的维护成本和不便。

高精度时间管理,精准无误

INS5T8111具备较高精度的时间管理能力,其时间精度可达±11.5ppm【2】。这一特性使其在需要较高时间精度的应用中表现出色,如智能家居、医疗设备及工业自动化等领域。无论是定时任务的执行,还是数据记录的时间戳,INS5T8111 均能确保时间的高度准确性,满足各类高精度需求。

丰富功能,满足多元需求

INS5T8111 不仅仅是一款简单的实时时钟。它还集成了闹钟、定时器、事件记录以及频率输出等多种功能,满足用户的多样化需求。此外,该芯片内置了先进的电源管理机制,即使在低电压条件下也能保持稳定的运行状态,进一步提升了其在极端环境下的可靠性和适应性。

广泛应用,全面覆盖


INS5T8111 的应用范围极其广泛,覆盖了智能家居、可穿戴设备、无人机、工业控制与医疗监护、移动智能设备、物联网设备等多个领域。不论是面向个人的消费类电子产品,还是针对专业领域的工业设备,INS5T8111 均能为用户提供高效且精准的时间管理解决方案。

关键特性:

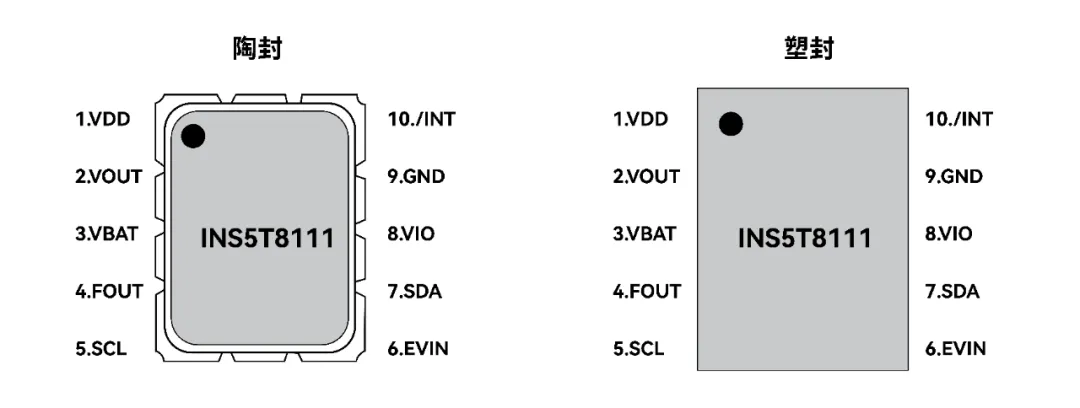

管脚定义

  • 超低功耗:180nA(典型值)
  • 超高稳定度:
    ±11.5ppm/±23ppm@25℃
    -120ppm~10ppm@-20℃~70℃(对比25℃)
  • 内置晶体:32.768KHz
  • 通信接口类型:I²C总线接口
  • 符合RoHS2.0、REACH和Halogen-free compliant规范
  • 电源输入范围:1.6V~5.5V
  • 时钟保持电压范围:1.2V~5.5V
  • 温度范围:-40℃~+85℃
  • 支持闰年自动调整功能、备用电池功能及事件记录功能
  • 支持频率输出功能,频率可调

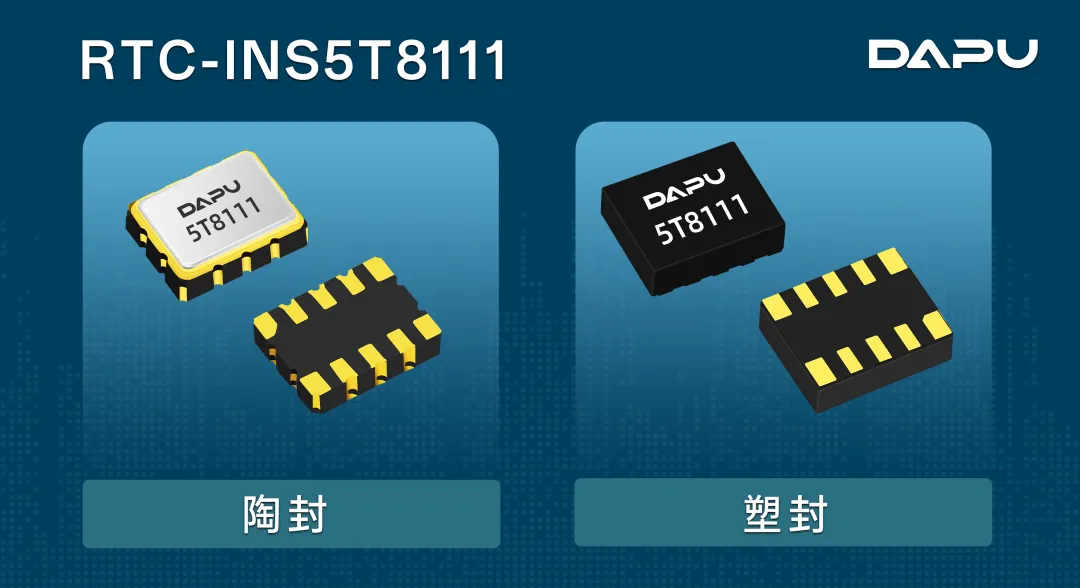

  • 封装尺寸:3.2mm ×2.5mm × 0.9mm

随着智能可穿戴设备的进一步普及,超低功耗时间管理芯片的重要性愈发凸显,INS5T8111 将助力开发者在创新的道路上不断前行。未来,大普将继续在时间管理领域深耕,不断优化性能、拓展功能,与更多合作伙伴携手,为各类电子产品提供更精准、可靠、节能的时间管理方案,共同推动行业发展,开启超低功耗 RTC 芯片应用的新篇章。
注【1】:典型工作状态电流
注【2】:常温时间精度
