微源半导体推出适配液晶显示的4通道集成运算放大器LP6294HSPF

微源半导体在液晶显示面板偏置电源芯片设计持续耕耘,已经量产多款液晶显示面板的电源管理芯片,可适配a-Si,LTPS,IGZO等不同工艺的液晶显示面板,包括PMIC(偏置电源管理集成芯片),PGMA(可编程伽马参考电压芯片),LS(GOA驱动电平转换芯片),OPA(Source/Sink大电流能力集成运算放大器)等。

LP6294HSPF 是一款4通道大电流集成运算放大器, 具有45V/uS的高转换速率,静态电流仅4mA,最大不超过10mV的偏移电压,最大峰值电流能力高达1.5A,4KV HBM ESD能力;同时具有全面的保护功能,包括对地短路、对源短路、器件过热保护,这些特性的组合非常适用在液晶显示产品,可灵活应用在 VCOM Buffer,HAVDD Buffer,PGMA Buffer,VCOM Compensation等。

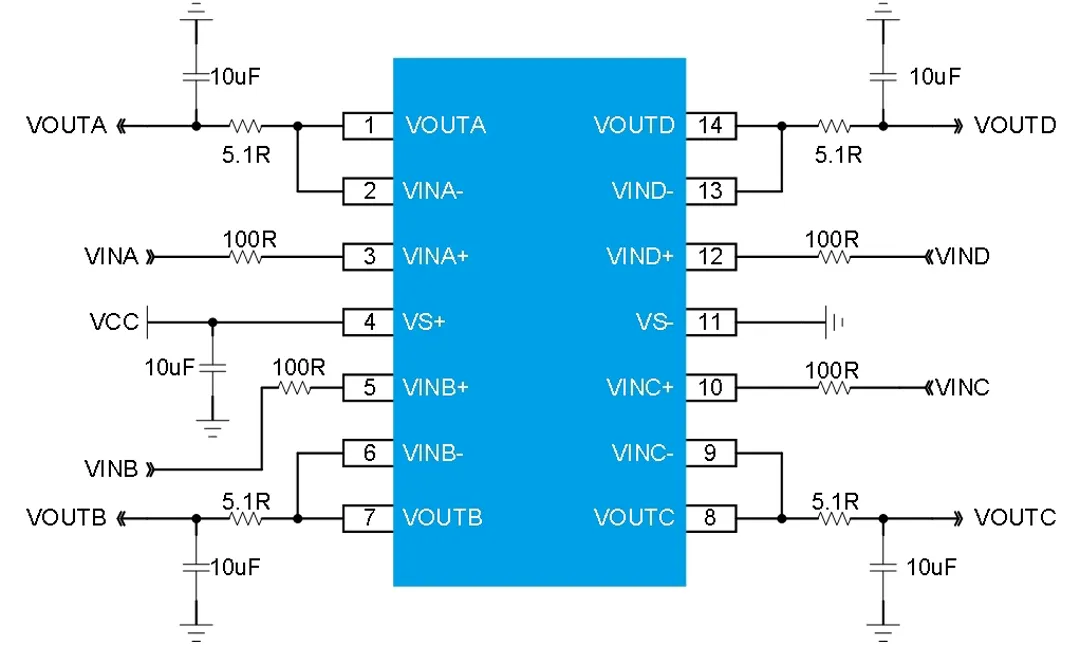

(LP6294HSPF 典型应用电路图)

具体性能参数指标可联系微源获取数据手册。

LP6294HSPF 主要特点

输入特性:

输入电压: 4.5V to 20V

静态电流: 4mA典型值

输出通道主要特性:

偏移电压范围:±10mV

持续电流能力:±400mA

峰值电流能力:±1500mA

短路保护电流:±200mA

转换速率:45V/uS典型值

-3dB带宽:35MHz典型值

HBM Ability: 4KV ESD

保护功能:

过温保护功能

短路保护

ETSSOP-14
