东芝推出输出耐压为900 V的小型封装车载光继电器

－适用于400 V车载电池系统－

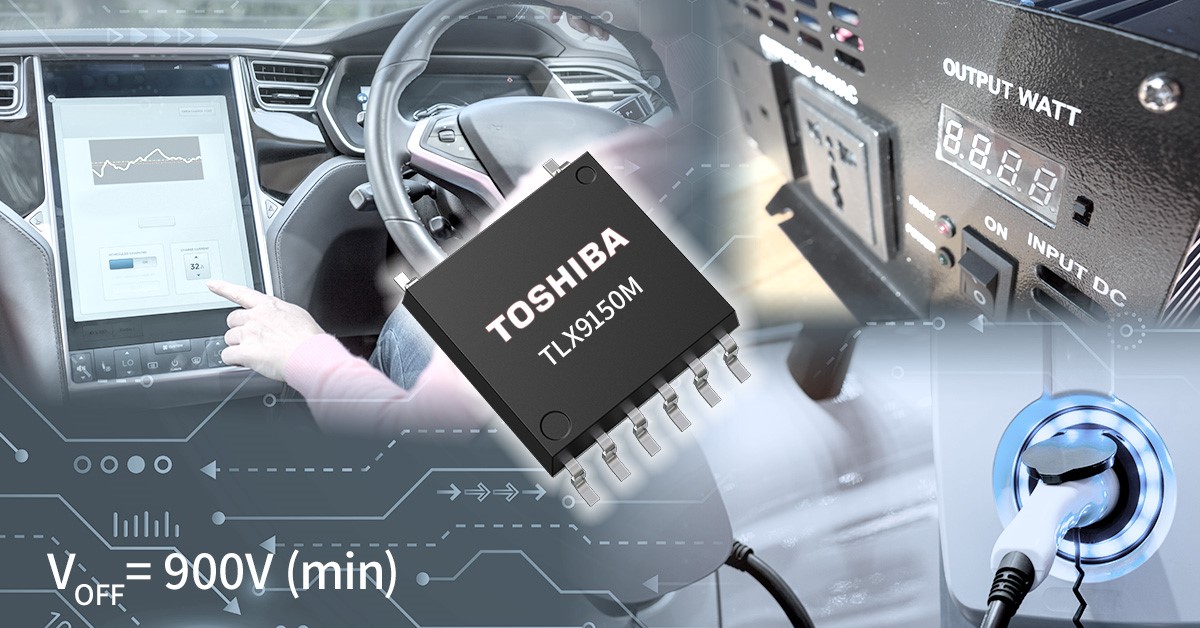

东芝电子元件及存储装置株式会社（“东芝”）今日宣布，最新推出一款输出耐压为900 V（最小值）的车载光继电器[1]——TLX9150M，采用小型SO12L-T封装，非常适合400 V车载电池应用。现已开始批量供货。

电动汽车（EV）需要使用更高容量、更高电压的电池来延长续航里程并缩短充电时间，而且通过电池管理系统（BMS）实时监控和管理电池，以最大限度延长使用寿命并提高性能。此外，BMS还会监控电池与车身之间的绝缘情况，以确保安全。在必须应对高压的BMS中，常使用光继电器提供电气隔离。

用于电池系统的光继电器支持的耐压通常需要为系统电压的两倍，即对于400 V系统的光继电器输出耐压需要大于800 V。TLX9150M凭借900 V的输出耐压，适用于400 V系统。此外，TLX9150M还采用了最新的SO12L-T封装，比东芝SO16L-T封装小25％[2]。这一改进不仅有助于电池单元的小型化，而且还可以降低整体成本。同时，该封装的引脚间距和引脚布局与SO16L-T相同（如图1所示），可实现通用电路板焊盘设计。

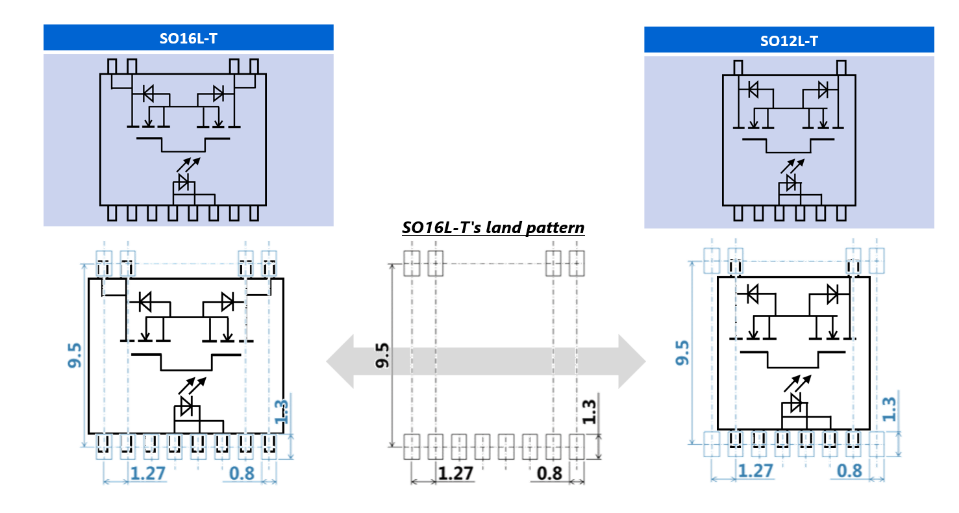

图1：SO16L-T和SO12L-T引脚分配和焊垫线路

应用：

车载设备

-         电池管理系统：电池电压监控、机械继电器粘连检测、接地故障检测等

-         替换机械继电器

特性：

-         输出耐压：VOFF＝900 V（最小值）

-         常开（1-Form-A）器件

-         雪崩电流额定值：IAV＝0.6 mA

-         隔离高压：5,000 Vrms（最小值）

-         通过AEC-Q101认证

-         符合IEC 60664-1国际标准

主要规格：

（除非另有说明，Ta＝25 °C）

注：

[1] 在光继电器中，原边（控制）侧和副边（开关）侧实现了电气隔离。通过绝缘隔离屏障，可以控制直接连接至AC线路的开关，以及接地电位不同的设备之间的开关。

[2] SO16L-T封装尺寸（10.3×10.0×2.45 mm）与SO12L-T封装尺寸（7.76×10.0×2.45 mm）的比较。

如需了解新产品的更多信息，请访问以下网址：

TLX9150M

https://toshiba-semicon-storage.com/cn/semiconductor/product/isolators-solid-state-relays/photorelay-mosfet-output/detail.TLX9150M.html

如需了解有关东芝隔离器和固态继电器的更多信息，请访问以下网址：

隔离器／固态继电器

https://toshiba-semicon-storage.com/cn/semiconductor/product/isolators-solid-state-relays.html

如需了解有关东芝车载器件的更多信息，请访问以下网址：

车载器件

https://toshiba-semicon-storage.com/cn/semiconductor/product/automotive-devices.html

如需了解在线分销商新产品的供货情况，请访问：

TLX9150M

https://toshiba-semicon-storage.com/cn/semiconductor/where-to-buy/stockcheck.TLX9150M.html
