1. 轻触开关集成
随着制造商提供的3D文件越来越普及，在PCB上放置各种电子组件变得相对容易，但在集成机电组件如开关时则变得更加复杂。它们的静态安装与其他任何电子组件一样简单，但当开关成为人机界面的一部分并需要完全受控的机械操作时，则变得更加具有挑战性。这一要求在考虑到开关可以通过手指直接按下按钮或通过杠杆或扳动机构操作时进一步复杂化。必须计算总公差堆叠以保证在所有情况下开关都能正常触发，并可能保护其免受过载或过度行程的影响。
图1 KSC2系列
一般来说，制造商会规定两个标准以允许开关的集成：

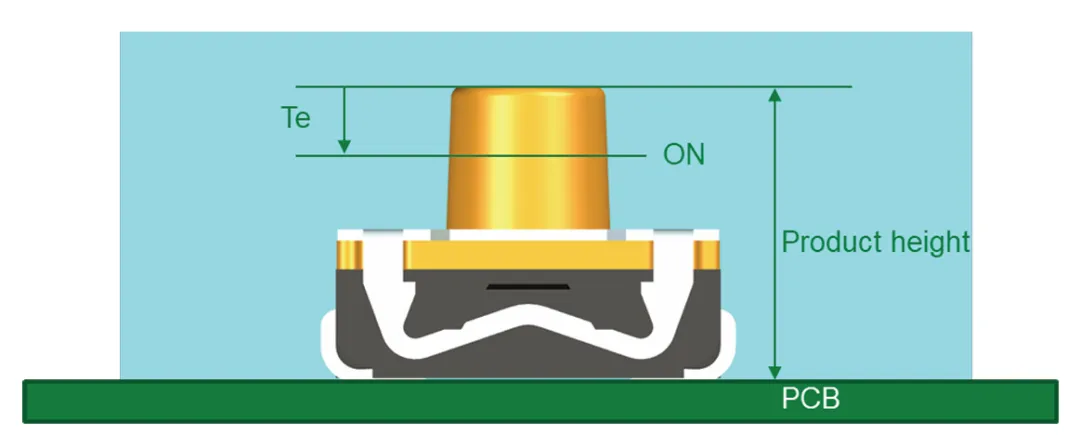

电气行程（Te）
轻触开关的电气行程（Te_ON）定义为触动器顶部达到电气切换点（ON）所需的行程。
图2 电气行程版本

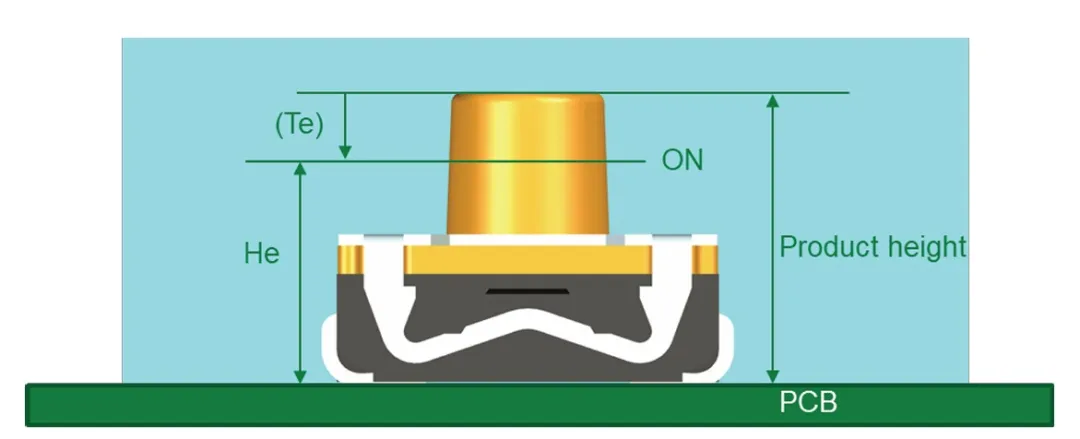

电气高度（He）
电气高度（He_ON）定义为当达到电气切换点（ON）时产品的高度。参考点是PCB板，假设开关端子与PCB接触（不考虑焊料厚度）。
图3 电气高度版本
大多数情况下，设计师会使用电气行程进行堆叠分析，以此来计算以PCB顶部作为参考点的电气切换点的位置。这种方法的缺点在于各个标准的公差会累积起来，因此通常会得到±0.4mm的公差。
需要确认触动器的行程始终足够长以确保电气接触，这会导致开关承受显著的过行程。由于开关点的位置可能更精确，应用中的行程和触感效果将成比例受到影响，可能导致整体感觉不佳。
2. 将电气行程替换为电气高度
C&K开关现隶属于Littelfuse，重新设计了产品的功能尺寸以方便集成并为客户提供更多支持。产品本身及其行为没有改变 ，但由于更严格的过程控制和改进的制造方法，从PCB到电气切换位置现在可以更加准确地指定。
电气行程与电气高度比较
3. 电气高度的优点
一般来说，以下公差：
- 产品高度为±0.2mm
- 电气行程为±0.2mm（对于高触发力可为±0.25mm或±0.3mm）
一般来说，设计师需要知道从PCB开始的切换点位置，并应用以下公式：
- 产品高度±0.2mm - 电气行程±0.2mm = 相当于电气高度He±0.4mm，作为最低公差。
用电气高度（He）值取代电气行程（Te）的目标是为了避免公差累积，并提出一个具有更紧密公差的功能特性。
电气高度（He）是稳定的，标准公差为±0.2mm。C&K可以根据要求开发KSC版本，具有精确的公差：±0.1mm或±0.08mm。
只推荐J端子用于He版本。G端子不变。
同样，机械行程被机械高度所取代。
请注意，电气和机械行程的标称值仍然在规格中提供以供参考。
文章来源：Littelfuse
