多维科技TMR角度传感器芯片的配套磁铁，有推荐的吗？
—— 这是大家经常会咨询的问题
江苏多维科技有限公司（MultiDimension Technology Co., LTD. ,英文简称“MDT”，以下简称“多维科技”）磁传感器晶圆产线制造的芯片产品目前有少数的产品有配套磁铁，大部分芯片的配套磁铁还需客户选购，为了方便客户在选购芯片的同时尽快的熟悉了解如何选择合适的磁铁，本文将从磁铁的成本、温度特性、尺寸和充磁方式四个方面进行详细讲述。从图1中，可对四种常见的磁铁材质钕铁硼、铁氧体、铝镍钴和钐钴做初步的性能了解。
图1 四种常用磁铁材质的性能指标对比图
1、磁铁的成本
在做元器件选型的项目时，如果预期产量很大，比如达到每年百万片（1M PCS/y）的元器件采购规模，那么能不能采用铁氧体（Ferrite）作为配套磁铁的材质将是首要考虑因素。如图2所示，铁氧体是较便宜的常用磁铁材质。

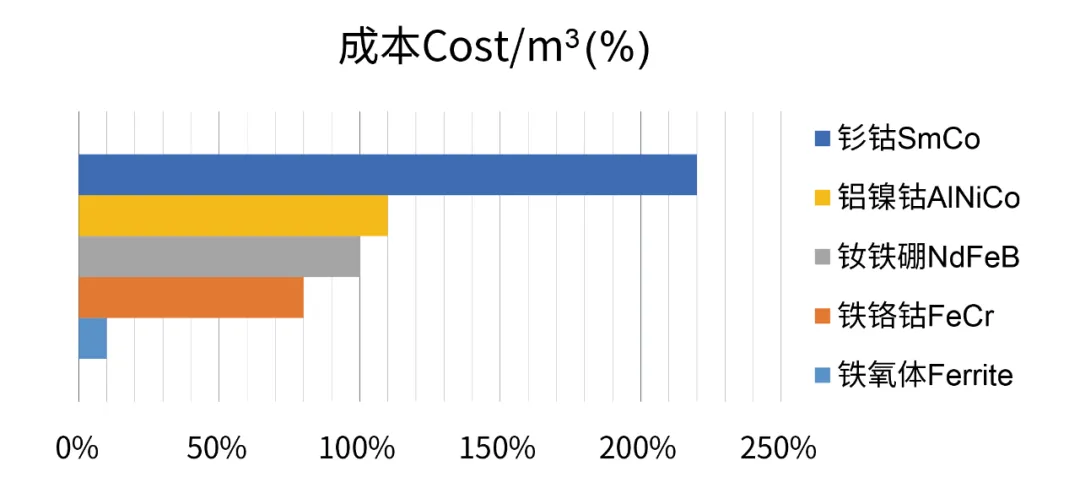

图2 常用磁铁材质的成本对比（%）图
在常用磁铁材质中，铁氧体是较便宜的选择，然而它的缺点是剩磁（Brem）低，使得安装气隙等条件相同时，要达到同样的芯片表面磁场强度，铁氧体磁铁的体积更大。如图3所示，铁氧体是剩磁较低的常用磁铁材质。因此，较为便宜的铁氧体磁铁并不是客户常用的选择，而钕铁硼（NdFeB）因其高剩磁的优点则成为了很多客户优先选项。

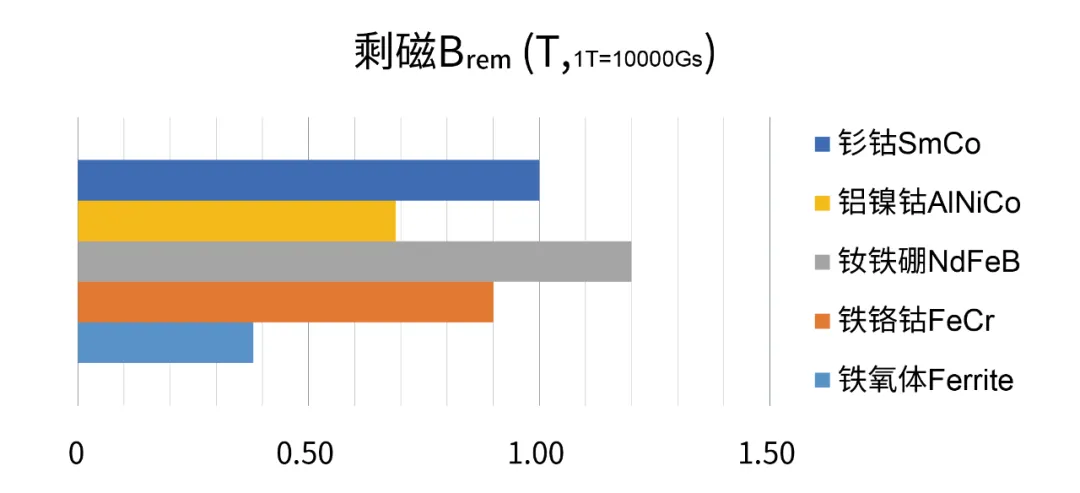

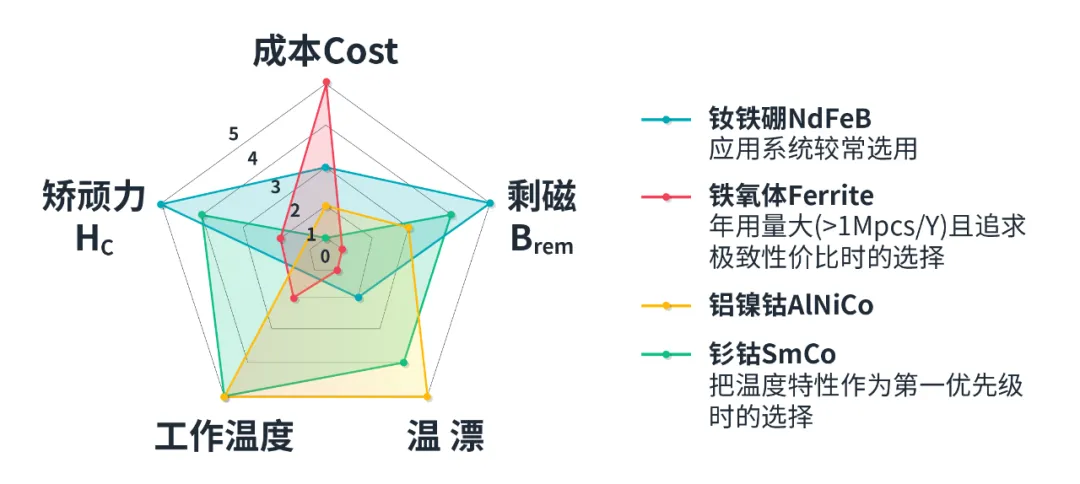

图3 常用磁铁材质的剩磁参数对比图
2. TMR角度芯片配套磁铁的温度特性
多维科技TMR角度芯片和配套磁铁要在高温、室温、低温等环境下运行工作，温度特性是需要考虑的第二项磁铁选择因素。

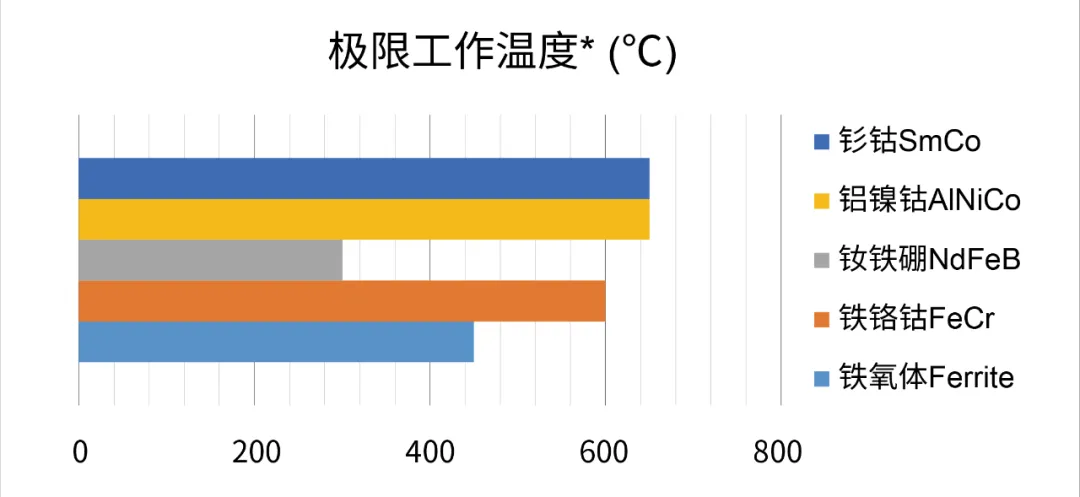

图4 常用磁铁材质的极限工作温度对比图
如果希望磁铁的温度特性好，或是针对一个产量不大，对成本不敏感的项目需求，可以考虑钐钴（SmCo）作为配套磁铁。相比较而言，采用钐钴的成本略高，但其它各项性能指标都比较均衡。

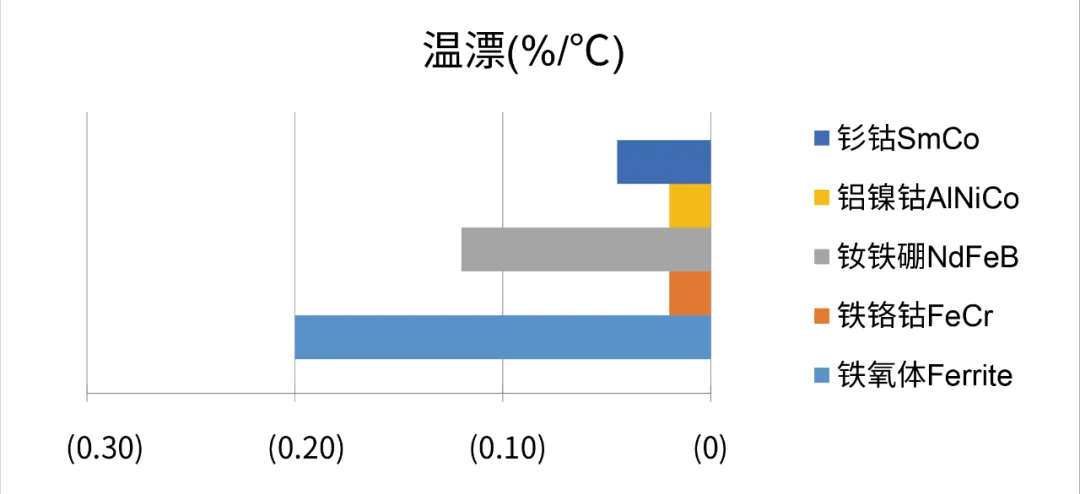

图5常用磁铁材质的温漂参数对比
3. TMR角度芯片配套磁铁的尺寸选择

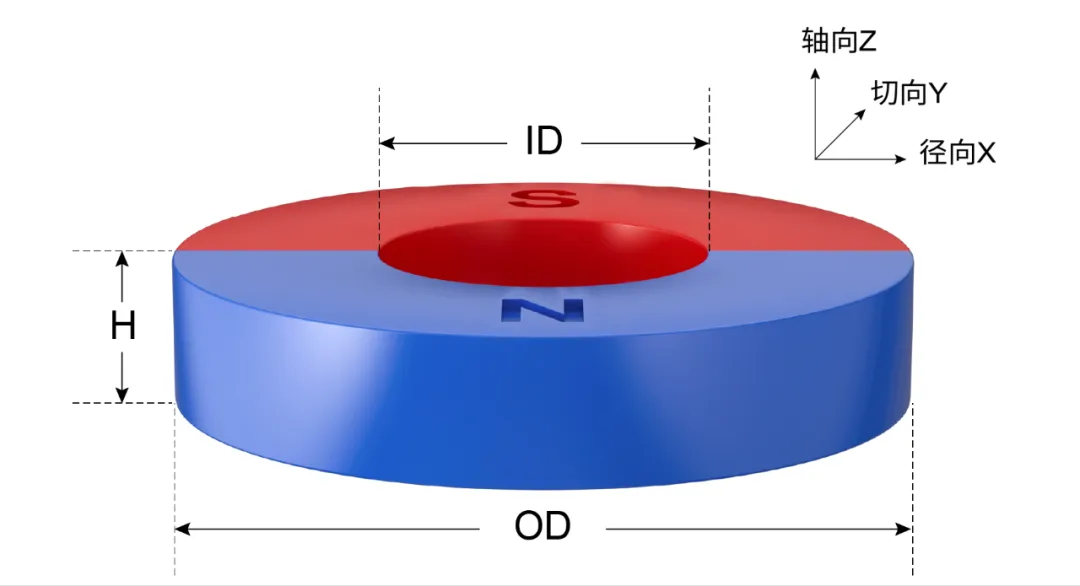

多维科技多数的TMR角度芯片目标磁铁是圆饼形状（实心）或圆环形状（中空）。下图将圆柱形磁铁的外直径约定为OD，内直径为ID，圆柱高为H。

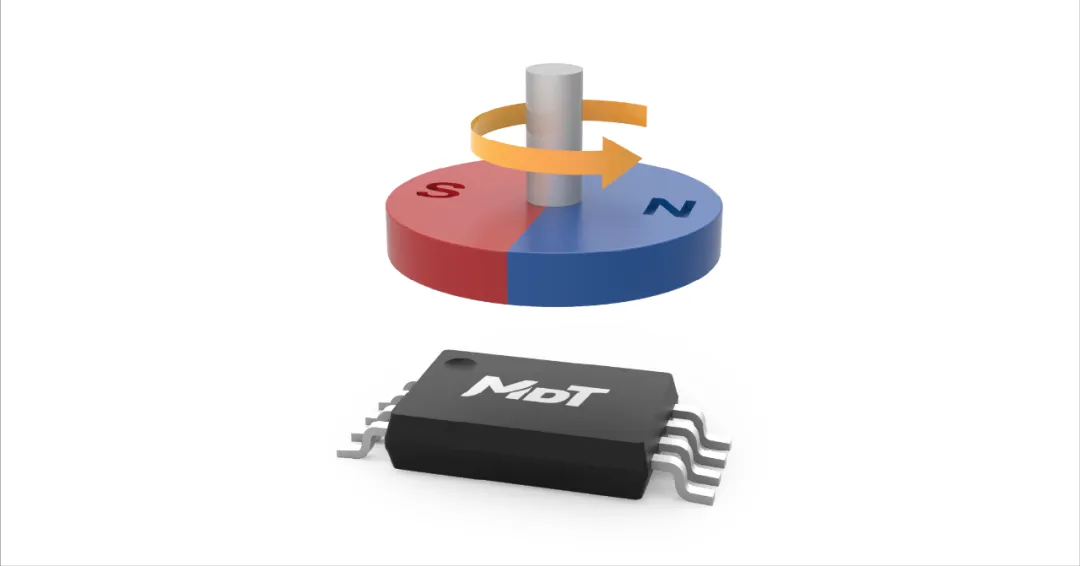

图7 TMR角度芯片的对轴安装（On-Axis）示意图
3.1 在选择对轴安装结构时，磁铁越扁平（D/H值↗），磁铁正下方的磁通量分布越均匀，对安装偏心Δr的接受度越高。

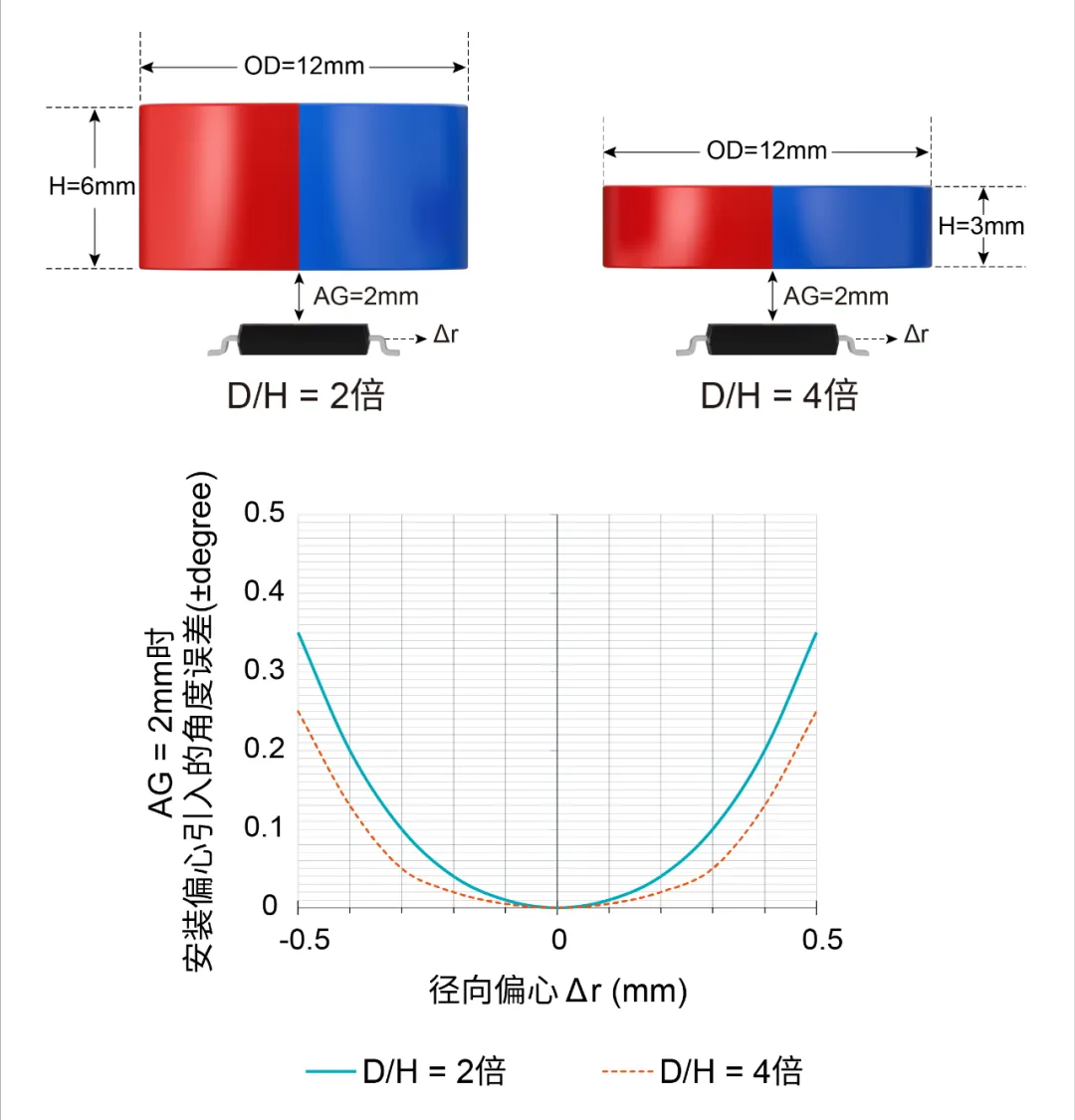

图8 不同「宽高比」的磁铁尺寸 VS. 安装偏心引入的误差
*磁场仿真结果，仅考虑了磁铁尺寸的影响
3.2 磁路设计的两大要素：磁铁尺寸与安装气隙（AG），共同决定芯片表面磁场强度B。
* 以下举例均假设磁铁材质是钕铁硼，所以剩磁被设为Brem=1.2T。

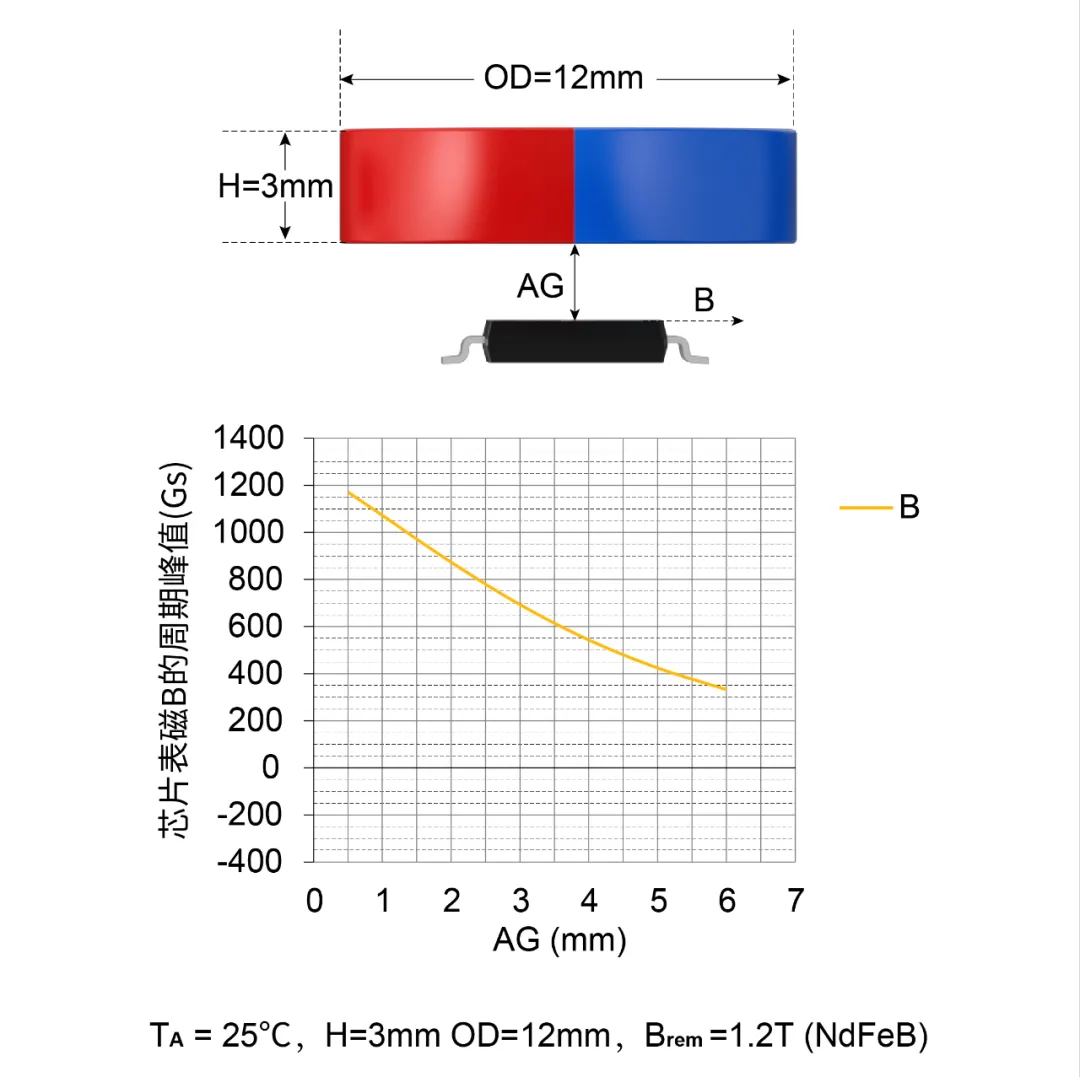

图9 一对极径向充磁磁饼下方的芯片表磁强度示意图

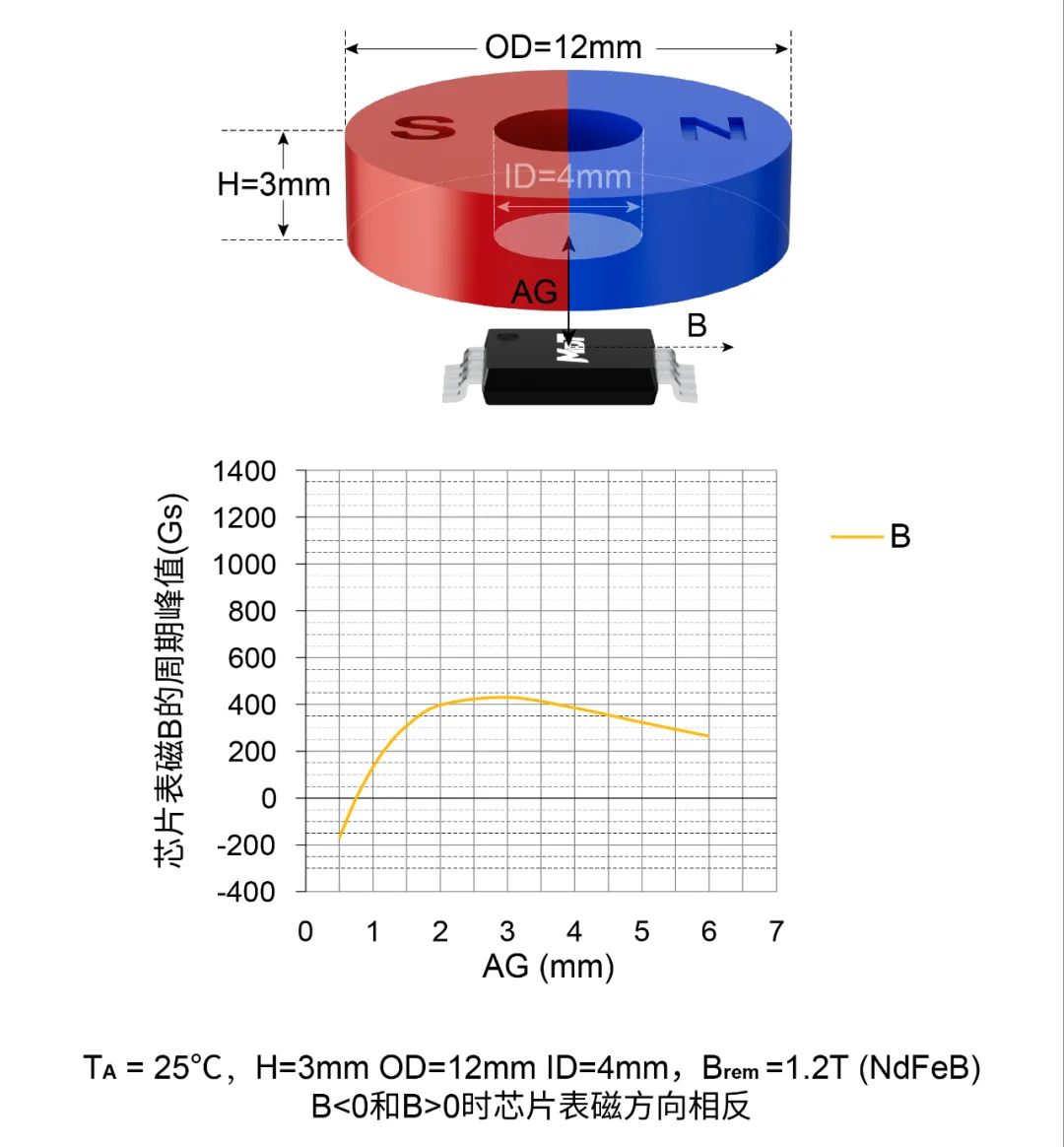

图10 一对极径向充磁磁环下方的芯片表磁强度示意图
4. 磁铁的充磁方式
在选购磁铁时，可以有超十种的充磁方式进行选择。经常使用的充磁方式是「径向充磁」，也是工艺较稳定、制造成本低的充磁方式之一。所以，如果不是特殊的磁路设计需求，建议优先选用径向充磁的磁铁，如图11所示。

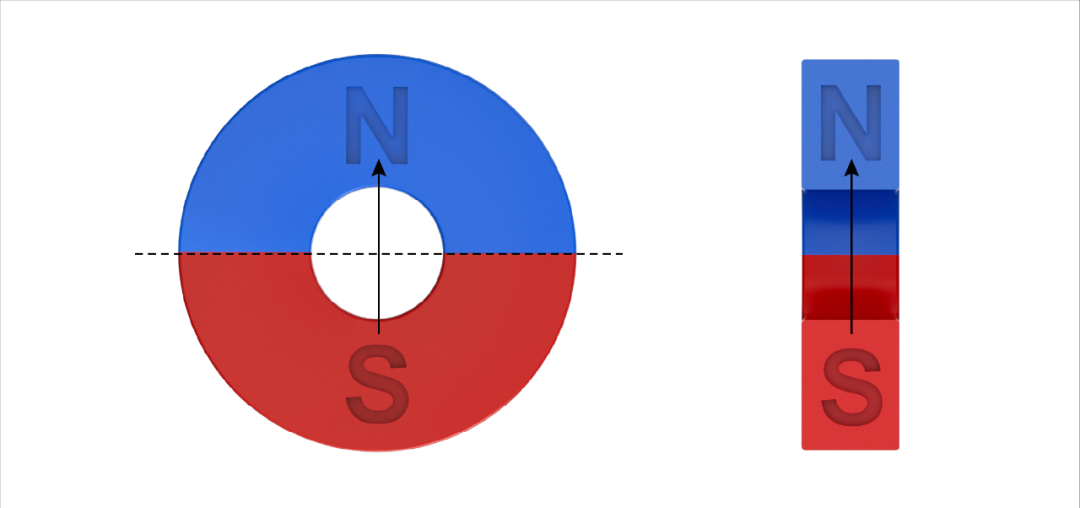

图11 普通径向充磁的磁铁示意图
普通径向充磁的多对极磁铁不能用于对轴安装，因为此时磁铁正下方轴心处没有可探测的目标磁场，此时芯片水平磁场矢量和为0，如图12所示。

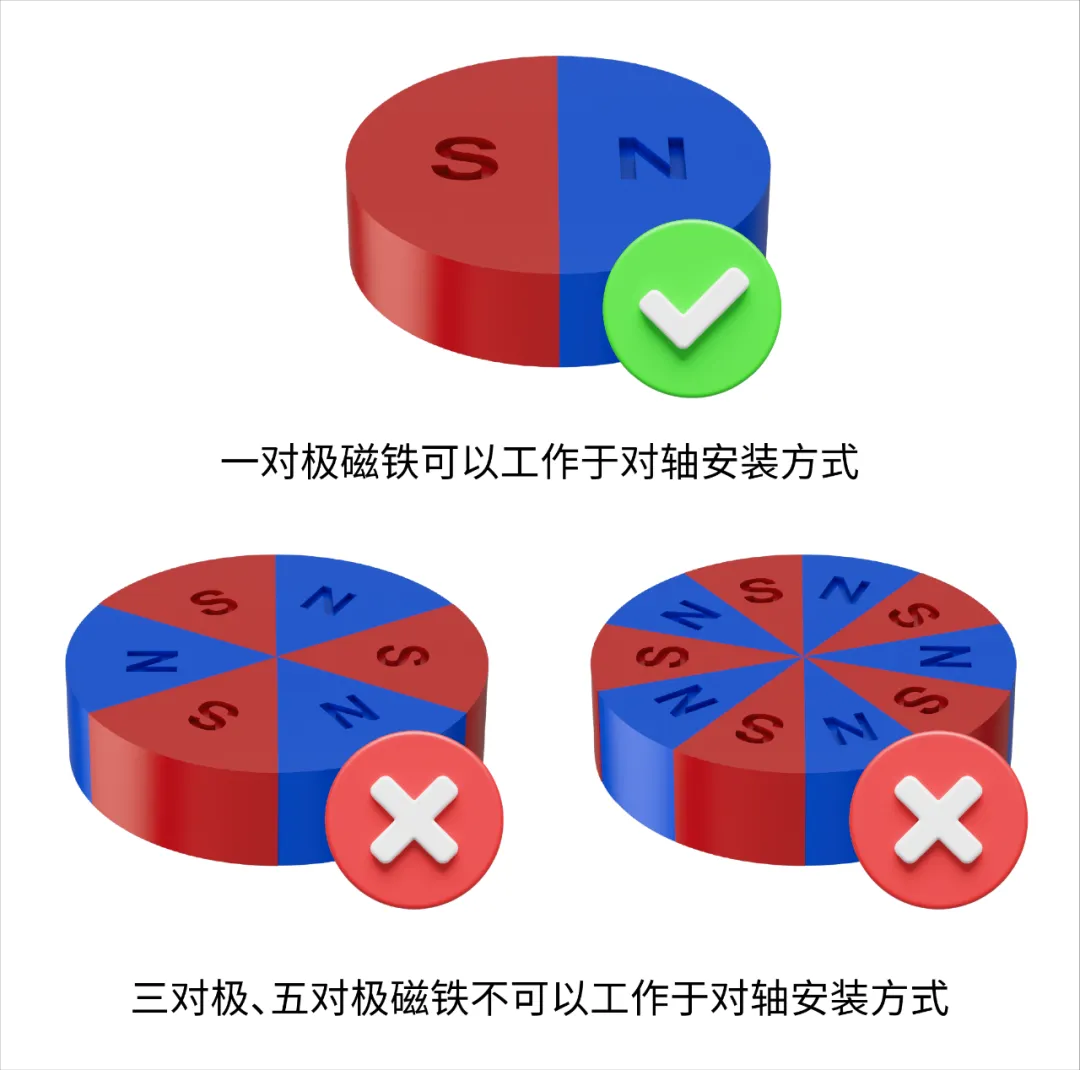

图12 采用对轴安装结构选用的正确和错误磁铁示意图
推荐参考的磁铁规格
磁铁材料：钕铁硼
磁铁尺寸：直径6mm × 厚2.5mm
剩磁Brem：1.18 T ~ 1.23 T
最大磁积能 (BH)max：(263 ~ 287) kA/m3
*内容来源：多维科技的一款TMR角度芯片的应用手册
结束语
推荐某个具体的磁铁规格或许并不能同时满足大多数客户的需求，还是需要先了解文章讲述的磁铁选择的四个因素，在考虑成本、温度特性、尺寸、充磁方式的基础上，参考推荐的磁铁规格，再根据产品结构功能设计需求选择合适的TMR角度传感器芯片适配磁铁。
