在65W~150W输出功率范围应用下，CrM PFC + QR Flyback 拓朴是非常普遍被选用的架构，在小型化集成线路驱势下，QR combo 控制芯片应运而生。另外对于消费型电子产品，不仅能效需要符合法规的要求，其待机损耗也是相当重要的评判指标。SO20封装不仅整合了PFC与QR控制器的功能，也整合了高压启动与X2 cap 放电机制， 当然IC也必须考量到绝缘空脚距离以致于有些脚位的功能是复合性的，就像HV/X2，BO/X2，PCS/PZCD...

在这之中尤其是以小信号检测PCS/PZCD比较敏感，避免用户在应注意而未注意情况下进行不恰当的PCB布局设计，产生异常动作保护触发的现象，以下就为大家介绍NCP1937相关的应用经验与注意事项。

NCP1937集成了功率因数修正 （PFC） 和准谐振（QR）反激式控制器，旨在用于电源适配器并实现高能效、紧凑型开关电源，例如：PD快充、工业通信电源、电动工具快充等方案。这是一款采用混合数字内核架构的AC-DC器件，能够提供更高能效、增强灵活性及简化系统设计应用。该 PFC级以最大频率箝位在临界导通模式 （CrM） 下运行时表现出接近1的功率因子。

该电路结合了构建一个坚固紧凑的 PFC级所需的所有必要功能，同时最大限度地减少外部器件的数量。准谐振电流模式反激级具有专有的谷值锁定电路，确保稳定的谷值开关。该系统工作到第四个谷值并切换到一个频率折返模式，最小频率箝位超出第4阶谷以消除可听噪声。跳周期模式操作允许在轻负载条件下具有出色的效率，同时待机功耗非常低。

电流路径和接地点对噪声的影响

在任何电源转换器中，PCB布局和布线需要考虑尽量减少噪声的产生和确保稳定运转。作为组合IC，NCP1937控制两个可变开关频率转换器而且彼此独立运行。事实上，PFC部分栅极驱动器和QR部分栅极驱动器可以在任意点开启和关闭。因此有必要特别关注当前的电流路径和接地点，以避免噪声在两个转换器之间的相互作用。

在为NCP1937布置PCB之前，建议区别并注释各种接地点（如图1所示）。下面的表 1说明了不同电流路径的接地点，并表示为PGNDx。同时，为了区别模拟或信号接地点，将其表示为AGNDx。星形接地在业界众所周知，是很好的实践布局方式。图2是NCP1937的应用线路在初级侧星形接地配置的范例。

以下是针对初级侧电流路径的PCB布局以及接地点的说明：

  1. 分别提供单独的路径给PFC和反激式转换器的开关电流。 从图1可知，PGND3 到PGND4 的电流路径（PFC电流路径）和 PGND4 到 PGND5 的电流路径（反激式转换器电流路径）是完全隔开，有各自的电流回路。 这将避免开关电流和栅极来自两个转换器的驱动电流重叠。

  2. PGND6 和 PGND4 之间的路径可以改善的浪涌（surge）的耐受度。 建议使用单独的走线以及足够的线宽，将PGND6接回PGND4。

  3. 建议PGND4 和PGND5 之间的接线尽可能越短越好。

  4. PGND4 将是整个模拟信号地的星形连接中心点。 连接PGND4 和 AGND 1 之间应尽可能短且尽可能宽。

  5. PGND1、PGND2、PGND3 之间可以是连续路径，即不需要隔离这些路径。

针对初级侧模拟信号的PCB布局以及接地点的说明：

  1. AGND1 是 模拟信号接地端的星形中心点。AGND2和AGND3应在该点相交。

  2. AGND3 來自 PFC 扼流圈辅助绕组，应单独连接至AGND1。

  3. AGND2 应单独连接至AGND1。

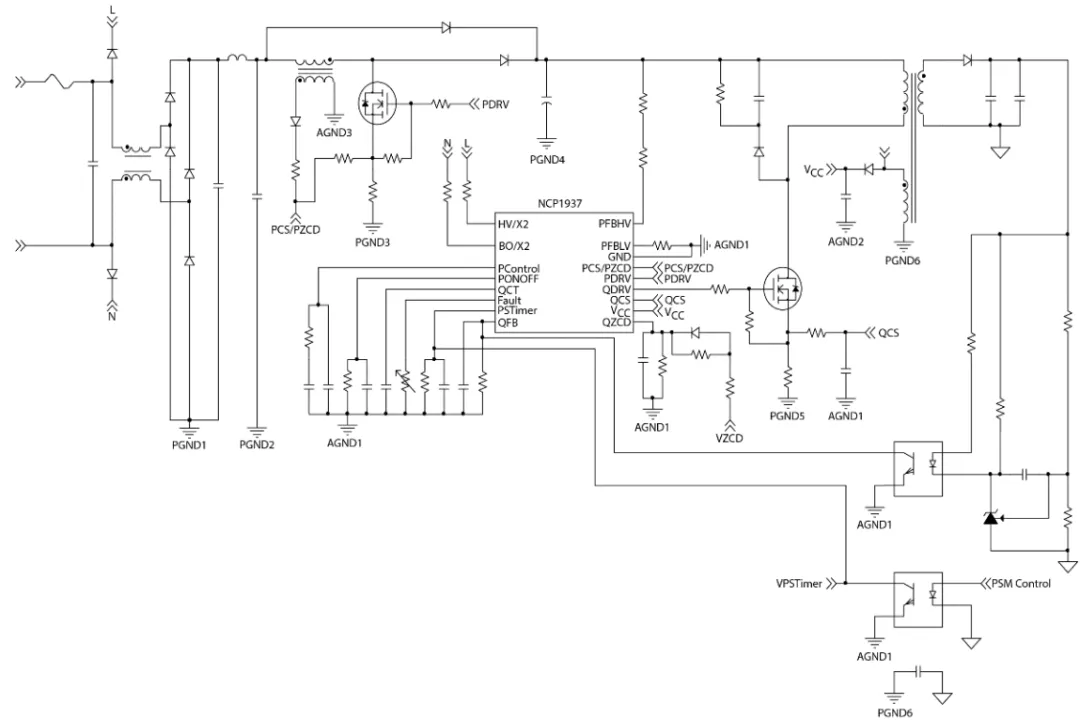

图1：NCP1937的应用电路以及各种接地点的区别

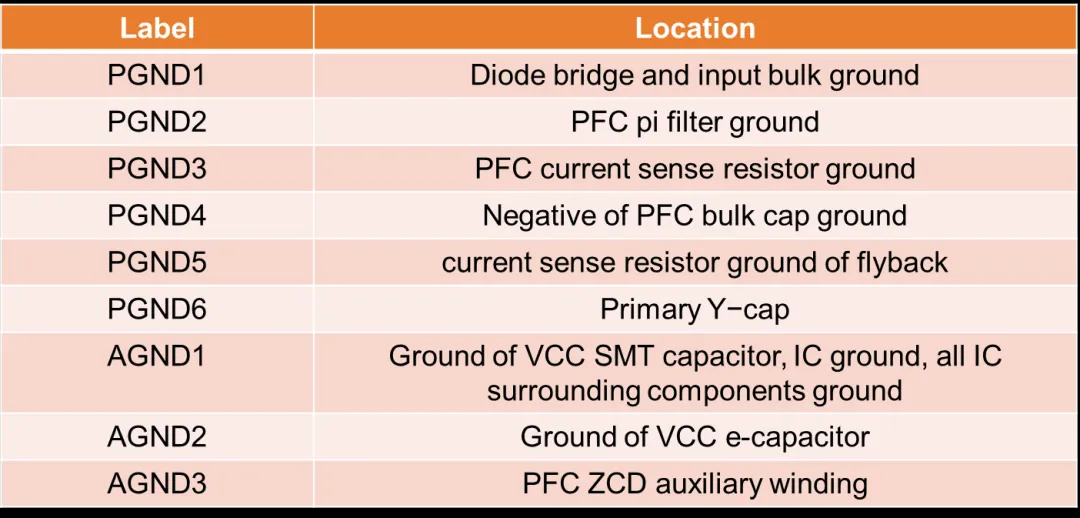

表1：说明图1中的各个接地点

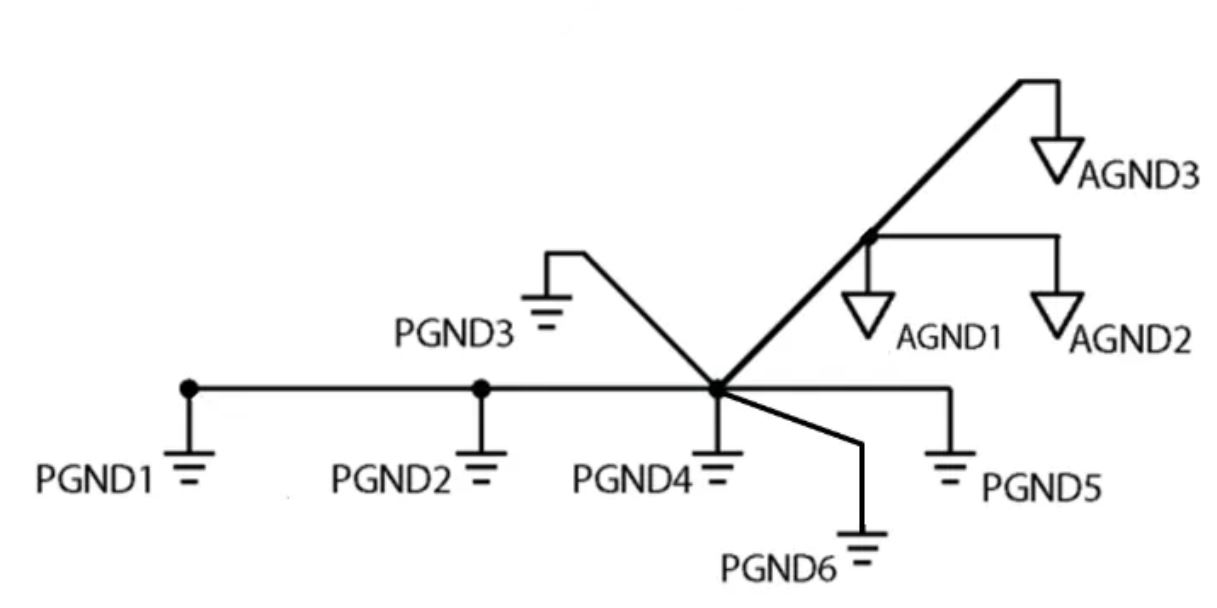

图2：NCP1937使用星形接地范例

用例：90W电源适配器应用电路的PCB布局

图3为安森美(onsemi)90W 电源适配器的展示板。接下来透过应用线路（图4）来进一步说明实践的PCB布局方式。

  1. 摆放NCP1937時， IC 可靠近 PFC 电流感测电阻。

  2. PFC 电流感测电阻尽可能靠近Bulk cap 的接地端。

  3. 建议PCS/PZCD和QCS loop 可优先布线，路径尽可能愈短愈好。 任何高频驱动信号及高dv/dt信号， 禁止穿越或靠近PCS/PZCD和 QCS信号回传路径

  4. PFC 功率电流必须单独回到Bulk cap GND. （红色power grounding）

  5. Flyback 功率电流必须单独回到 Bulk cap GND，不可以经过PFC 功率电流路径才回到Bulk cap GND

  6. PFC 扼流圈辅助绕组的接地端， 必须直接连接到VCC SMT 电容的接地端

  7. VCC SMT 电容以及PCS/PZCD 滤波电容 必须靠近IC 的GND

  8. 所有小信号grounding 必须都先连接到VCC SMT 电容。也就是VCC SMT 电容的接地端会呈现星形分散連接到所有的小信号grounding （蓝色grounding ）

  9. QR Aux winding GND 必须先连接到VCC的 电解电容，再从电解电容分成两路各连接到VCC SMT 电容GND 及Bulk cap GND （绿色接地）

  10. PCS/PZCD 的RC滤波必须靠近IC pin 脚（蓝圈1）

  11. QCS 的RC滤波必须靠近IC pin 脚（蓝圈2）

  12. QZCD high low line 补偿电阻靠近IC pin 脚

  13. HV/X2 and HV/BO pin 可以预留落地高压滤波电容 （~ 470pF）

  14. 一、二次侧的Y cap 应单独回路连接到Bulk cap GND 及 output cap GND。不可先汇入power loop 或是小信号grounding loop

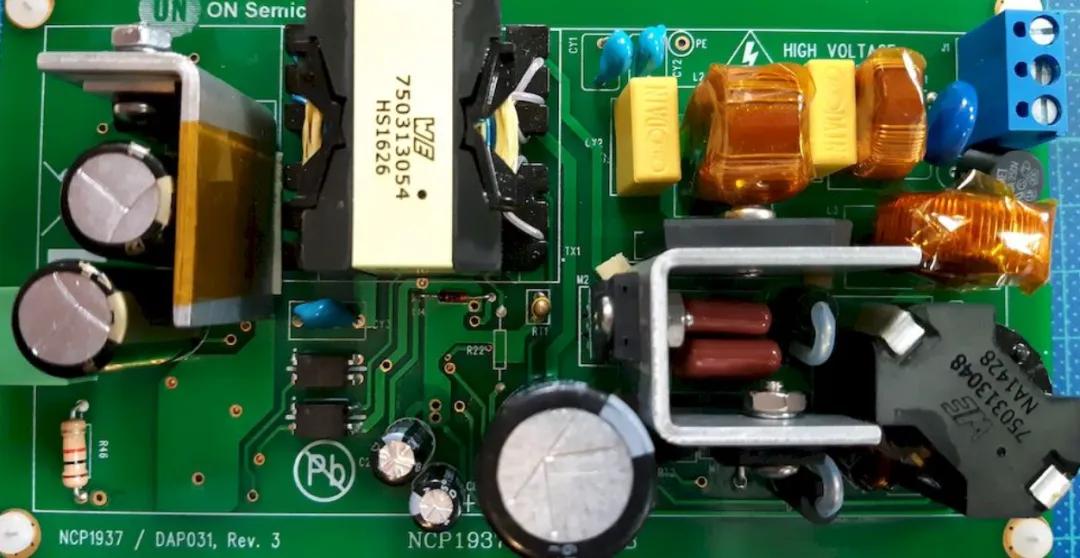

图3：安森美90W电源适配器的展示板

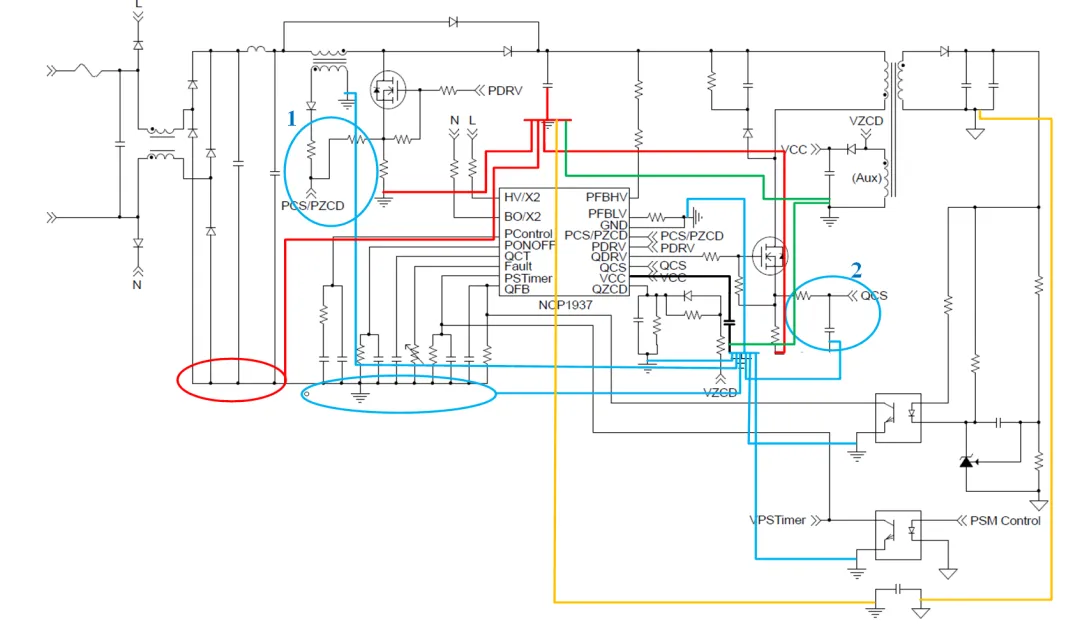

图4：应用线路以及接地的布局方式

通过PCB布局优化ESD，避免误触发保护机制

另一方面为了通过ESD测试，会透过PCB布局的方式优化ESD能量的路径，避免误触发IC的保护机制。图5是优化前的接地方式，ESD能量会通过Y cap 到一次侧会经过独立Trace回到Bulk cap GND，但是另一个路径则会经过变压器绕组耦合到一次侧时，AUX绕组grounding若先连接到Current Senes 的power Trace 时，就会在CS信号受到ESD injection 能量产生distortion造成误触发OCP保护机制。

然而ESD表现较好的布局，如图6，可以看到不仅Y cap 到一次侧会经过独立Trace回到Bulk cap GND，而另一个路径则会经过变压器绕组耦合到一次侧时，AUX绕组grounding则会先连接到Bulk cap GND，不会让CS信号受到ESD injection 能量产生distortion而造成误触发OCP保护机制。

简言之，针对Combo IC控制器来操作两个电源转换器，PCB布局是电源转换器可发挥高效能以及稳定操作的关键因素。遵循上述的接地建议，将有效减少一个转换器的噪声耦合其他转换器的敏感控制讯号。

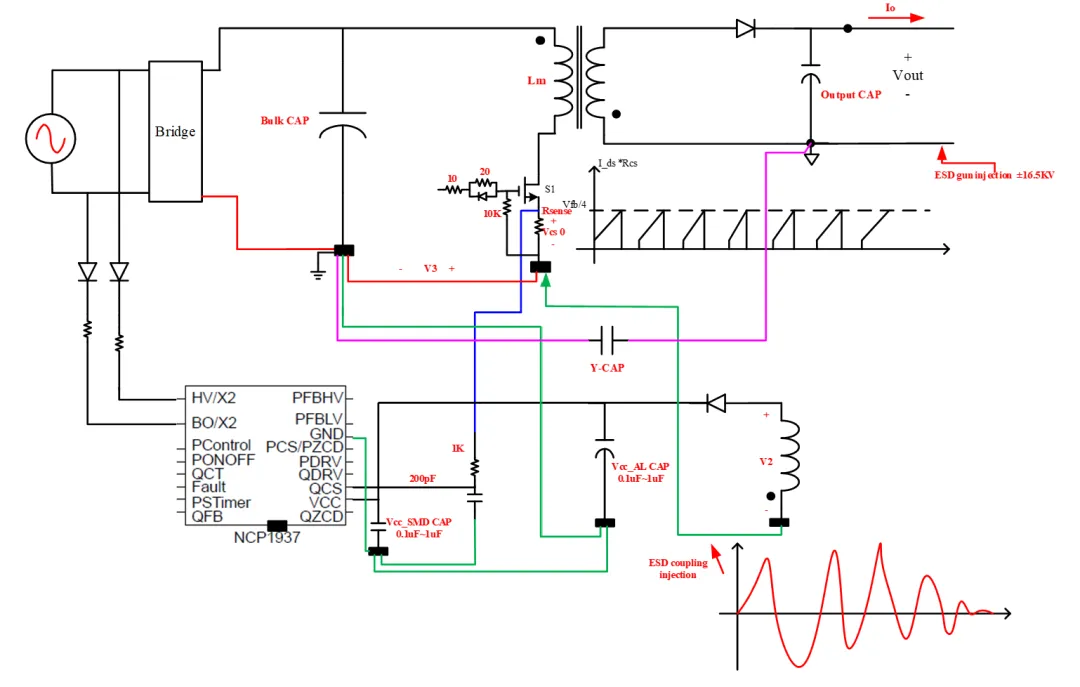

图5：优化前，辅助电源绕组的GND连接到PFC电流感测电阻的负端

图6：优化后，辅助电源绕组的GND连接到PFC bulk电容的负端.png

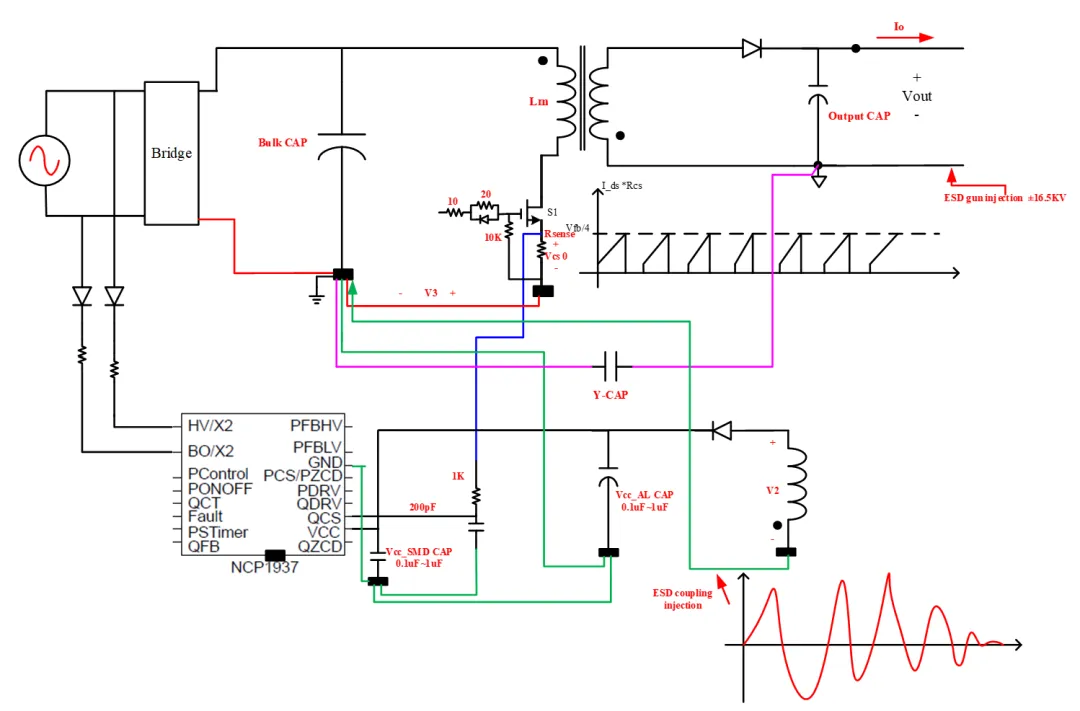

图6：优化后，辅助电源绕组的GND连接到PFC bulk电容的负端
