TDK 推出适用于安全相关应用的全新冗余模拟 TMR 角度传感 器

  • TAS8240 是一款基于 TMR 的紧凑型传感器,带有冗余,经济实惠,由 4 个惠斯通电桥组成,适用于角度检测

  • 在 -40°C 至 +150°C 的环境温度范围内,角度精度可达±1.0°

  • 在温度、磁场范围和寿命范围内具有较高的稳定性

  • 提供安全相关应用(如动力转向电机)所需的带冗余的精确转子位置测量

TDK 株式会社(TSE:6762)推出面向汽车和工业应用场景的 TAS8240 传感器,扩大了其隧道磁阻(TMR)角度 传感器产品系列。这款全新传感器提供紧凑型 QFN16(3 x 3 mm2)和 TSSOP16 (5 x 6.4 mm2)封装,可实现四个 冗余模拟单端 SIN/COS 输出和低功耗。此传感器有助于精确的角度测量,可在受限的空间环境中实现高性能。作 为 360°角度传感器,TAS8240 适用于精确测量安全关键型装置(如动力转向、制动助力器或牵引电机)中使用的 无刷直流电机的转子位置。*TAS8240 现已开始批量生产,可提供样品。

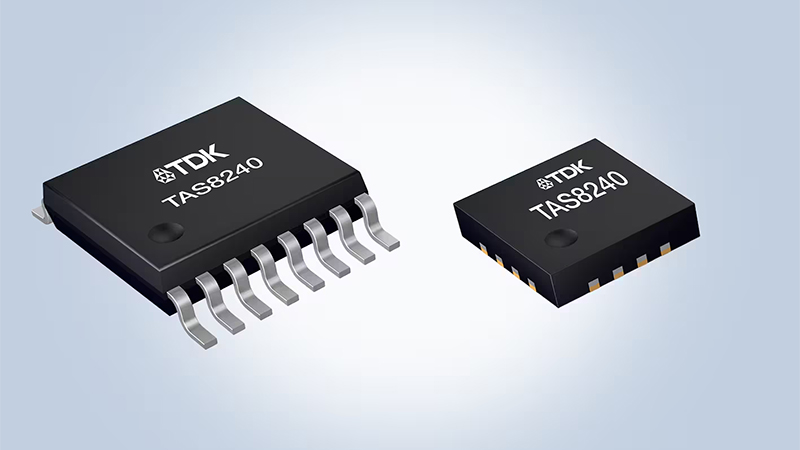

TMR 角度传感器.jpg

该传感器包含四对 TMR 半桥,并通过在 x-y 平面上施加磁场提供四个单独的 SIN/COS 输出。然后,即使在其中一 个输出信号发生故障的情况下,也可以实现高达 ASIL D 级的更高系统安全级别,同时提供更高的位置信息可用 性。

QFN16 封装是一款表面贴装技术(SMT)解决方案,与 TSSOP16 相比,其所占面积小得多,非常适合空间有限 的应用场景。可润湿的侧板有助于保障焊接质量,并适用于汽车级场景。根据系统架构的不同,新传感器还可以支 持故障后不影响操作的概念。

TDK 首屈一指的 TMR 技术得益于公司在磁传感器技术方面的长期专业知识,并通过成功将精密的 TMR 技术集成 到小型封装中,来优化其传感器产品。传感器的角度精度在不同温度和传感器使用寿命内可保持稳定。TAS8240 在 已扩展磁场范围内的确定性行为开启了新的应用场景可能性,即使在要求严苛的环境中亦然。

术语表

  • TMR:隧道磁阻

  • SMT:表面贴装技术

主要应用场景*

  • 绝对旋转角度传感器

  • EPS 电机轴角度传感器

  • 方向盘角度传感器

  • 电子刹车电机角度传感器

  • 在电子轴/牵引电机应用中可以替代旋变

主要特点和优点

非接触式 360°角度测量

在 -40°C 至 +150°C 的环境温度范围内,角度精度可达±1.0°

冗余:4 个单端 SIN/COS 输出对

安全等级:ASIL D 级

低功耗

支持径向传感概念

针对汽车(AEC-Q100)和工业应用场景进行优化

关于 TDK 公司

TDK 株式会社总部位于日本东京,是一家为智能社会提供电子解决方案的全球化先进电子公司。TDK 建立在精通材 料科学的基础上,始终不移地处于科技发展的最前沿并以 “科技,吸引未来”,迎接社会的变革。公司成立于 1935 年,主营铁氧体,是一种用于电子和磁性产品的关键材料。TDK 全面和创新驱动的产品组合包括无源元件,如 陶瓷电容器、铝电解电容器、薄膜电容器、磁性产品、高频元件、压电和保护器件、以及传感器和传感器系统 (如:温度和压力、磁性和 MEMS 传感器)。此外,TDK 还提供电源和能源装置、磁头等产品。产品品牌包括 TDK、 爱普科斯(EPCOS)、InvenSense、Micronas、Tronics 以及 TDK-Lambda。TDK 重点开展如汽车、工业和消费电子、以 及信息和通信技术市场领域。公司在亚洲、欧洲、北美洲和南美洲拥有设计、制造和销售办事处网络。在 2024 财 年 TDK 的销售总额为 146 亿美元,全球雇员约为 101,000 人。
