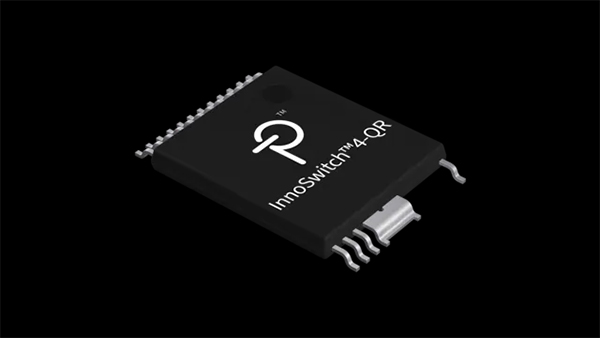

power Integrations最近推出了InnoSwitch4-QR系列高频准谐振反激式开关IC，新器件适用于高达220W的紧凑型充电器和适配器应用场景。这些高度集成的器件可减小变压器尺寸并提供高功率密度，且无需散热片。下面提供了两个使用InnoSwitch4-QR的设计范例，其效率达93%且空载功耗低于55mW。
新IC采用稳定耐用的750V的PowiGaN初级开关，稳态开关频率高达155kHz。与HiperPFS-5功率因数校正(PFC) IC搭配使用时，可以实现简单的反激式设计，提供高达220W的输出功率，适用于不需要有源钳位驱动的高功率应用场景，例如：
服务器和PC待机电源
家电和工业控制
游戏笔记本电脑适配器
电视机和显示器适配器
电动工具充电器
这两份设计范例报告现已可供下载，它们展示了InnoSwitch4-QR器件的高性能和设计简便性：
DER-993 – 72W家电用电源
12V/6A输出，90-265VAC通用输入
230VAC输入时效率超过93%
230VAC输入时空载功耗小于55mW
仅需44个元件，无需使用散热片
DER-1021 – 150W两级反激式3段可调光LED镇流器
系统级效率高于92.5%
集成PFC功能，功率因数高于0.95
3段调光（0-10VDC、10V PWM和可变电阻）
极低的调整总谐波失真(ATHD)和纹波电流
InnoSwitch4-QR器件使用FluxLink反馈链路，可直接检测输出电压，其优势在于可提供高精度的控制以及极其快速的动态响应特性。这些器件具有非常完善的保护特性，包括用于输出过压和欠压保护的自动重启动或锁存故障响应方式、多个输出欠压故障阈值以及锁存或迟滞响应特性的初级过温保护。
