随着平板电脑在人们日常娱乐、学习、办公中的广泛应用，皮套键盘作为其重要配件，因能够满足快速、大量文字输入的需求，并提供良好的操作体验和PAD保护功能，市场需求呈现稳步增长态势。
为此，芯海科技（688595）推出了基于旗下CS32F03X系列MCU产品的平板电脑及其皮套键盘的整体解决方案。

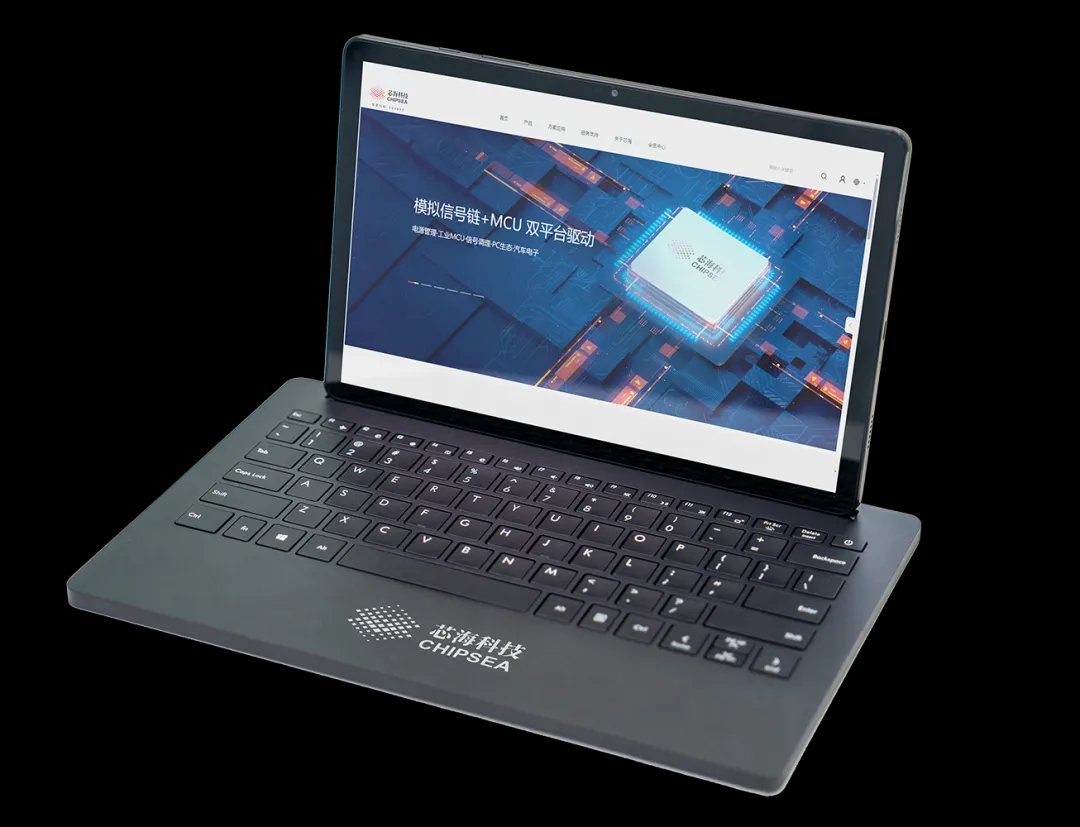

芯海科技皮套键盘方案演示demo
应用方案概览
该方案通过创新的连接方式，实现了平板电脑与键盘之间高速、稳定的数据交互功能。具体来说，该方案中PAD和键盘通过3根PoGoPin连接，无需借助蓝牙、wifi等无线外设，也无需繁琐的外置连接线缆，这种简洁的链接方式极大简化了整体方案硬件设计、降低了成本，还为用户带来了即插即用的便捷体验。
在平板电脑端，方案使用一颗MCU实现Hid for IIC协议。该协议已经被安卓、Linux等主流操作系统支持，使系统开发者可以高效地实现键盘外设的控制和管理功能，从而专注于自定义特性的开发，极大提升了产品开发效率。
在键盘端，同样采用一颗MCU实现软件键芯扫描功能。这一设计支持自定义的独立按键和LED等特性，能够实现最快5ms的按键识别速度，同时具备低至16μA的超低功耗待机功能，确保产品的持久耐用。

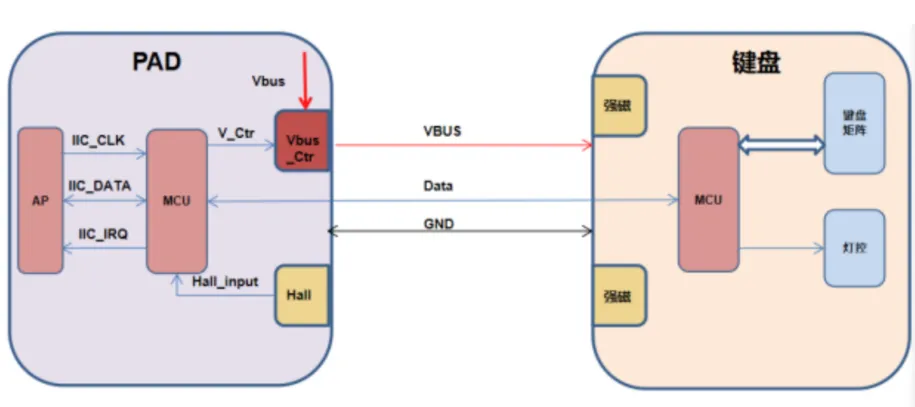

硬件系统框图
方案优势详解
具体而言，该方案的主要优势体现如下：
技术创新与协议优势：芯海科技拥有该方案完全自主知识产权的onewire协议。该协议支持高速、稳定的数据交互，无需额外的无线外设或连接线缆，简化了整体方案的硬件设计和成本。此外，该协议具有良好的扩展性，方便进行功能扩展，如增加TouchPad等键盘附件。
稳定可靠的数据通信：方案中的平板电脑与键盘之间使用单线半双工的Uart通信，基于自定义的one wire通信协议。通过数据重发机制和严谨的时序设计，解决了单线通信中可能出现的数据冲突问题，确保了端到端的数据传输稳定性。
快速按键识别与低功耗：键盘端通过MCU实现软件键芯扫描功能，支持自定义的独立按键和LED等。实现了最快5毫秒的按键识别，还具备超低的功耗待机功能，延长了产品的使用寿命。
高可靠性与抗干扰能力：该方案通过了严苛的EFT/impulse noise实验，表现出在强干扰环境下的高可靠性。即便是在复杂的使用场景中，如存在电磁干扰或噪声干扰的情况下，皮套键盘仍然能够正常工作，不会出现死机、复位或丢键等问题。
完整的解决方案与快速上市支持：芯海科技提供的是一个完整且拥有自主知识产权的皮套键盘解决方案，包括硬件设计、软件协议和MCU选择等。这有助于客户快速实现产品开发和上市，缩短产品的上市时间。同时，芯海科技还可以根据客户的需求提供定制化的服务，进一步满足市场的多样化需求。
CS32F03X系列介绍
在此方案中，CS32F03X系列MCU作为平板电脑及键盘端的主控芯片，已成功实现国际品牌客户的规模化量产。该系列MCU基于32位ARM Cortex-M0/M0+内核，主频高达48MHz，提供多种容量组合选择，集成高精度ADC和多种外设资源，具有高性能、低功耗、高可靠及丰富的外设接口等产品优势。
此外，该系列MCU拥有完善的开发工具和软件库支持，以及丰富的例程和文档资料，帮助客户降低开发难度和成本。
总而言之，基于芯海科技CS32F03X系列MCU的平板电脑皮套键盘整体解决方案，凭借其过硬的技术创新、简洁的连接方式、高效的通信协议以及卓越的可靠性，为平板电脑及配套键盘市场带来更加优质、高效的开发选择。
