SGM61630 是一款电流反馈型的异步降压转换器，支持 60V 高压输入并可持续输出 3A 电流。
SGM61630 内部集成高边 NMOS 类型场效应管，MOSFET 导通内阻典型值 140mΩ。芯片静态电流仅 50μA，在休眠关闭模式下漏电流仅 2μA，非常适合电池供电的高压转低压应用，如车载配件等产品。
SGM61630 可通过引脚外置电阻设置振荡频率，也可同步外部时钟产生振荡频率。调节振荡频率可以平衡电源效率和滤波电路尺寸，也便于应对严苛的 EMI/EMC 测试。
SGM61630 集成内部环路补偿，所需外围元件少，芯片分两个型号：SGM61630A 和 SGM61630B。SGM61630A 有 SS 引脚外置电容可调节软启动时间，SGM61630B 有 PGOOD 开漏输出引脚指示电源工作状态。
SGM61630 采用 SOIC-8 绿色封装并具有外露接地焊盘以提高散热能力，热阻参数是 41℃/W。

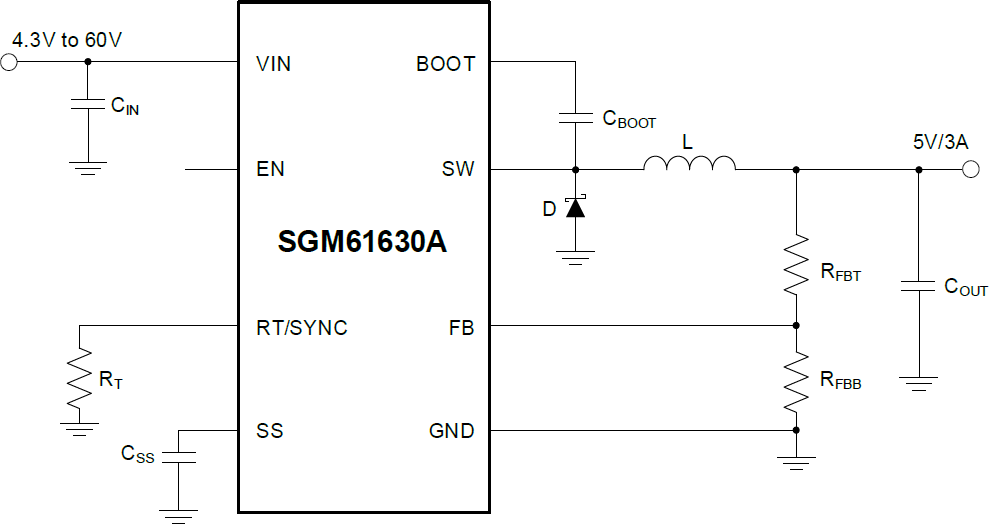

图 1 SGM61630 典型应用框图
SGM61630 典型特征
4.3V 至 60V 输入电压范围；
3A 可持续电流输出能力；
50μA 超低静态工作电流；
140mΩ 高侧 MOSFET；
最小 tON 时间 100ns；
电流模式控制；
SGM61630A：软启动可调节，SGM61630B：输出 PGOOD 指示；
可调节振荡频率 200kHz 至 2500kHz，可同步外置时钟 ；
2μA 关断电流；
集成热保护、过压保护及短路保护功能；
-40℃ 至 +125℃ 工作温度范围；
符合环保理念的 SOIC-8（Exposed Pad）绿色封装。
SGM61630应用场景
SGM61630 采用高压工艺，支持极宽的输入电压范围，非常适合 12V、24V 和 48V 工业系统及楼宇自动化等应用。
SGM61630 在汽车车辆定位、监控、行车记录仪、T-BOX 和车载黑匣子等后装市场也有广阔的应用空间。SGM61630 的高电流输出能力和快速动态响应特性可以很好地满足 2G/4G 模块瞬间发射所需求的大电流，低静态功耗和待机 PSM 工作模式又能够最大限度地延长车载产品备用电池的待机工作时间。SGM61630 有能力屏蔽车辆点火启动造成的剧烈输入电压波动和高浪涌电压，避免后级 CPU 电路的损坏，是非常理想的车载一次侧电源转换芯片。
在良好的外围匹配下，SGM61630 具有理想的效率曲线。

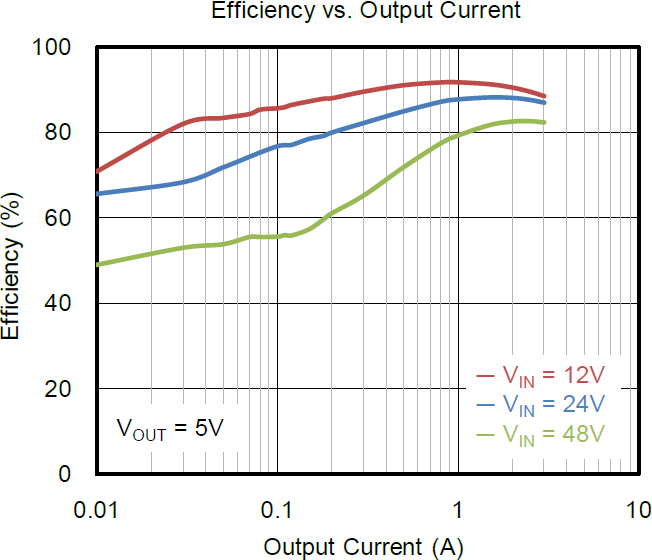

图 2 SGM61630 效率曲线
