PLC40561简介
PLC40561T是一款采用小型SOT23-6封装的高耐压单节锂离子电池恒定电流/恒定电压线性充电IC。
器件采用了内部PMOSFET架构，内置防倒充电路，不需要额外增加外部隔离二极管。PLC40561T充电电流和停充电流可通过外部电阻进行设置。芯片内部集成热反馈模块，可对充电电流进行自动调节，以便在大功率操作或高环境温度条件下对芯片温度加以限制。当充电电流降低到停充电流设定值，同时电池电压充至设定电压，PLC40561T将自动终止充电。当输入电压（交流适配器或USB电源）被拿掉时，PLC40561T自动进入低电流状态，将电池漏电流降至1μA 以下。
应用电路

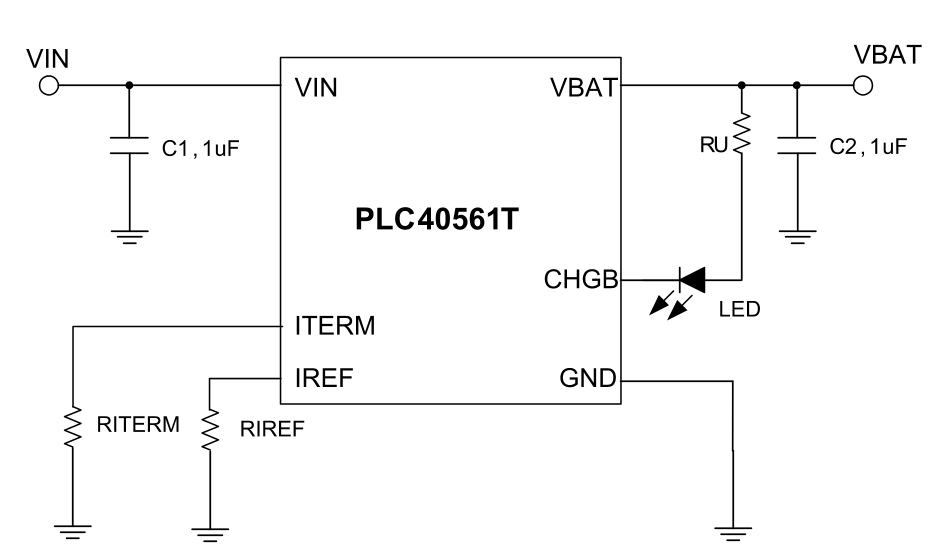

典型应用电路

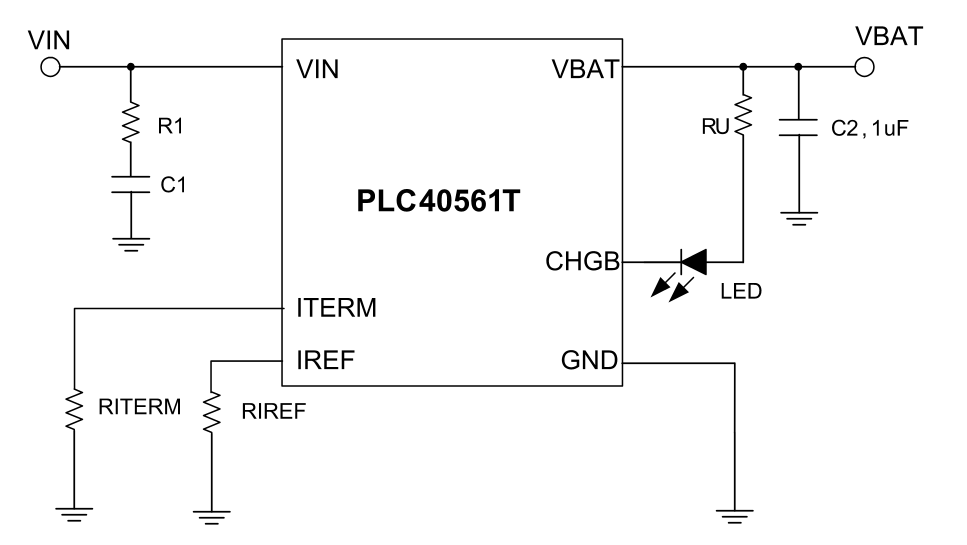

提升VIN端电压热插拔的
参考应用电路
(推荐值：R1=3Ω,C1=2.2uF)

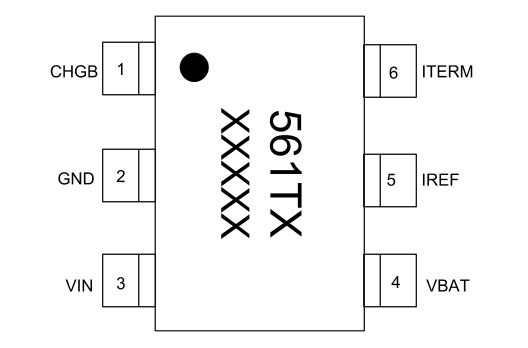

管脚定义（顶视图）
产品特点
1、功能丰富
充电过压保护
充电完成指示
充电电流可设置
停充电流可设置
充电过温保护
充电电压可选
自动再充电
2、 性能优秀
小型SOT23-6封装
32V最大输入耐压
4.5-5.5V输入电压工作范围
最大可编程充电电流达800mA
5.9V的输入过压保护功能,精度±3%
预充电电压: 精度±1%(0-85℃)
静态功耗低至100nA
停充电流可小至3mA
充电电源拔出时<1μA的电池漏电
无需外置MOSFET、检测电阻器或隔离二极管
3、 应用场景
1A以内充电管理
24V热插拔
300V浪涌等级
超低成本充电要求
小电池涓流充满
应用领域
穿戴类产品
蓝牙音箱
小家电
GPS
儿童玩具
便携式设备，各种充电器
