问：薄膜电阻与厚膜电阻 - 电流噪声比较

电流噪声是我们不希望的宽频谱信号，可以叠加在任何有用的信号上，包括DC直流信号。与其他无源元件一样，电阻也是不同程度的噪声源，具体取决于电阻值、温度、施加电压和电阻类型。

下面就从电流噪声的角度来把薄膜电阻与厚膜电阻的差异给讲透。

概括来说：薄膜电阻比厚膜电阻在电流噪声上更有优势

薄膜电阻与厚膜电阻，电流噪声比较…

下面我们以Yageo的RC电阻举例，从微观结构角度上，更好的说明了薄膜电阻与厚膜电阻，在电流噪声上的区别。

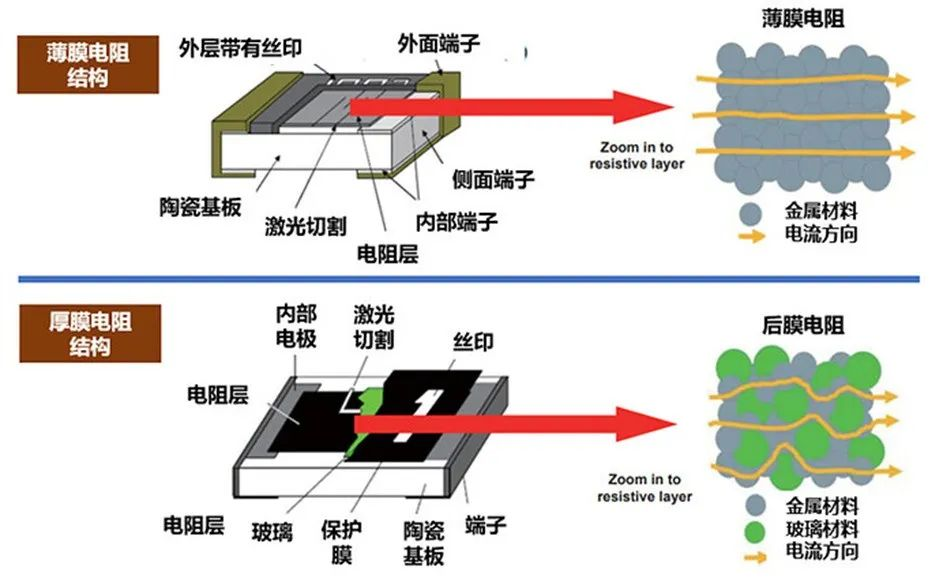

图1薄膜电阻和厚膜电阻结构的差异（图片来源于Yageo）

对于薄膜电阻：如上图所示，从薄膜电阻的电阻层的微观结构来看，只有金属颗粒堆叠在一起形成精细的金属膜。当电子在导电金属层中移动时，它们可以从一个或多个导电晶格转移到另一个晶格，并在没有任何阻碍的情况下形成电流，这有助于防止噪声产生。

对于厚膜电阻：如上图所示，电阻层的材料由金属和玻璃材料制成。玻璃材料是不导电的，所以电子不能穿过玻璃颗粒。电流的方向因这些玻璃颗粒而改变，并成为电流噪声的来源。

薄膜电阻和厚膜电阻，噪声测量结果…

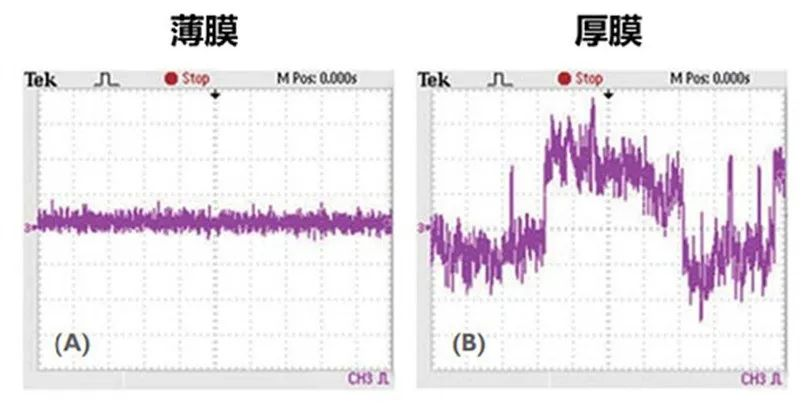

下图是薄膜电阻和厚膜电阻的噪声测量结果（数据来源于Yageo）。在不同频率的噪声水平下，薄膜电阻比厚膜电阻有更低的电流噪声。

图2 薄膜电阻和厚膜电阻，噪声差异（图片来源于Yageo）

对于一些音频放大电路，薄膜电阻的低电流噪声特性是一个比较理想的方案，因为这类电路需要较低的失真，才能达到较高的音质。
