为应对PD快充充电器市场高速发展，拓尔微推出通用型AC-DC控制器TMI9713，可以直接适配市场目前 65W的PD快充充电器方案，参考TMI9713的典型应用图，搭配拓尔微协议芯片IM2406，助力充电器厂商设计出优秀的PD快充充电器。

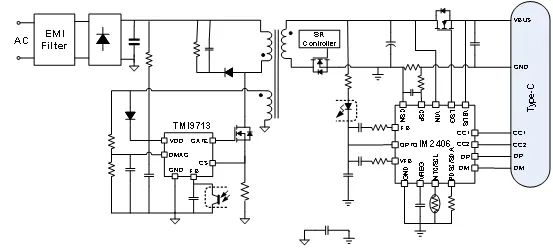

TMI9713的典型应用图
TMI9713采用SOT23-6封装方式，管脚排列采用市场通用顺序，可直接替代合适的PD充电器、适配器、开放式开关电源，简单易用。同时该产品拥有完善的保护功能和DCM、CCM、QR多模式的工作方式，集成频率抖动技术，为整个系统有效减少EMI传导干扰。

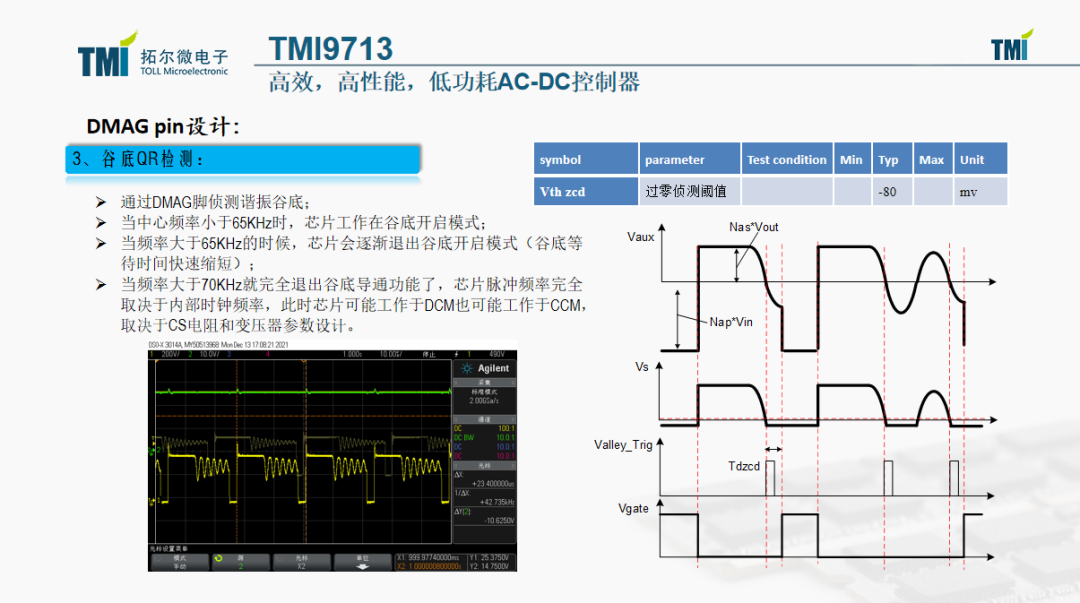

DMAG pin设计有输入的Brown-in和Brown-out保护，通过对输出电压的各项侦测来实现输出过压保护、短路保护。

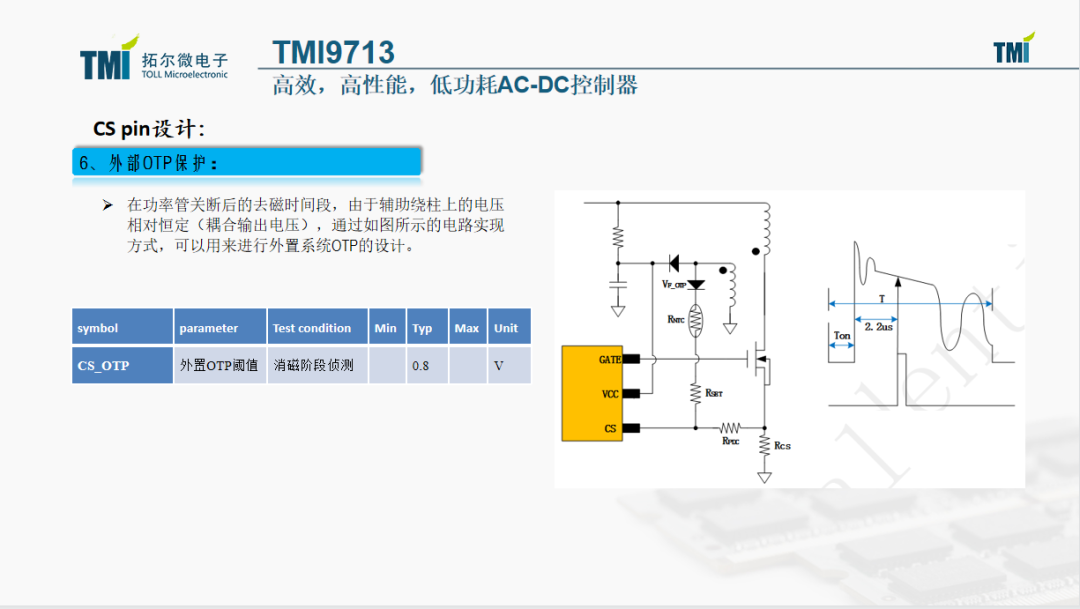

通过CS pin实现多种保护方案，例如用来抑制启动时的电流尖峰，降低元件应力的软启动，引用前沿消隐电路可以省去CS输入端的RC滤波电路，当CS阈值过高触发过功率保护，还有FB的峰值功率保护、次边肖特基短路保护、外部OTP保护多种保护功能。
除了DMAG pin和CS pin拥有诸多功能和保护，FB端也有设计有环路调节、脉冲模式（Burst Mode）控制、次级FB开路保护共三种方式。

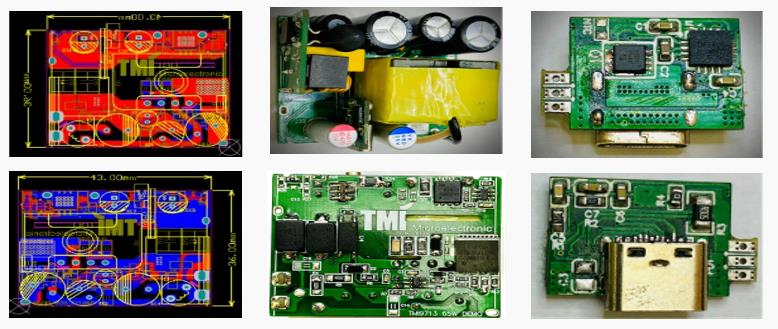

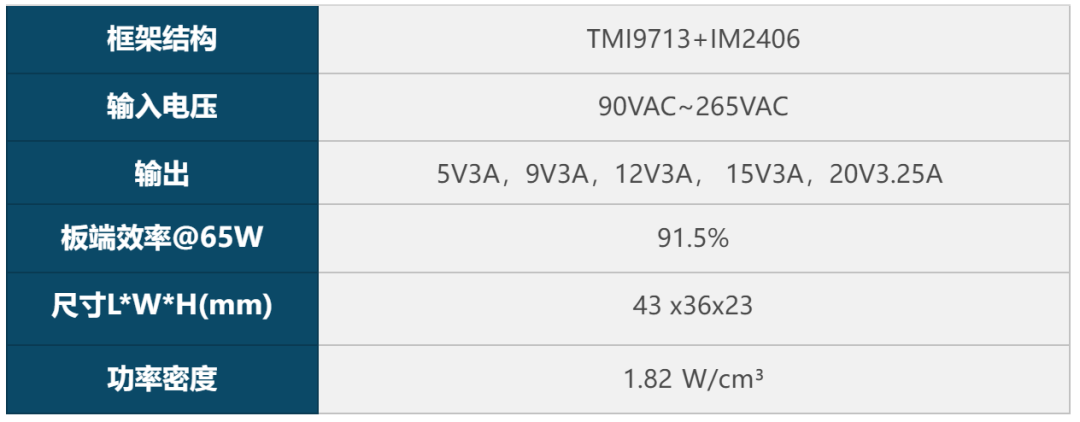

TMI9713+IM2406方案板子如下：
拓尔微AC-DC电源芯片TMI9713具有高效、高性能、低功耗、外围精简等优势，可以适配更多PD快充或者电源适配器的开发应用，在简化产品设计、方便应用的同时满足厂商节能高效与降低系统成本的要求，帮助充电器厂商缩短产品研发周期，加快产品上市，提升产品竞争力。
拓尔微电子股份有限公司作为一家专业的高质量模拟及数模混合 IC 设计公司，致力于为消费类电子、工业电子、汽车电子等领域的客户，提供“集成电路芯片、系统应用解决方案、芯片模组设计与加工”的全方位产品服务，努力为更多企业赋能，为电源市场的发展助力。
