TVS二极管

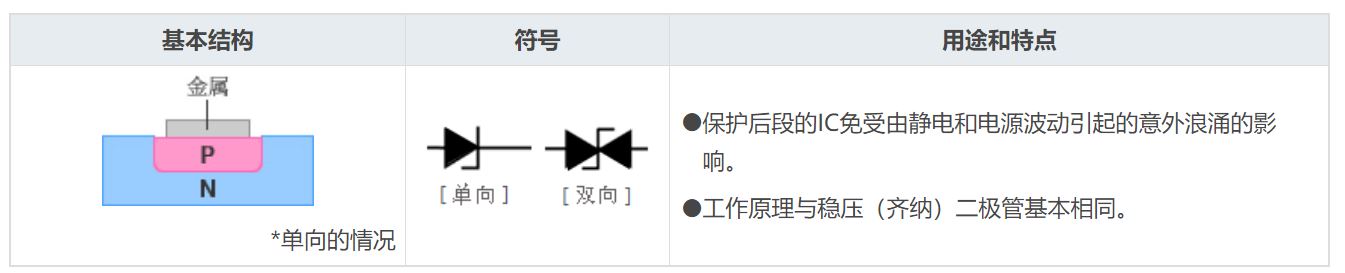

TVS是“Transient Voltage Suppressors”的首字母缩写，是一种用于过电压保护和 ESD保护的器件。
TVS二极管的工作原理
TVS二极管用来保护后段的IC免受由静电和电源波动引起的意外过电压和浪涌的影响。
整流二极管和肖特基势垒二极管利用的是二极管的正向特性，而TVS二极管与齐纳二极管（ZD）一样，利用的是二极管的反向特性。

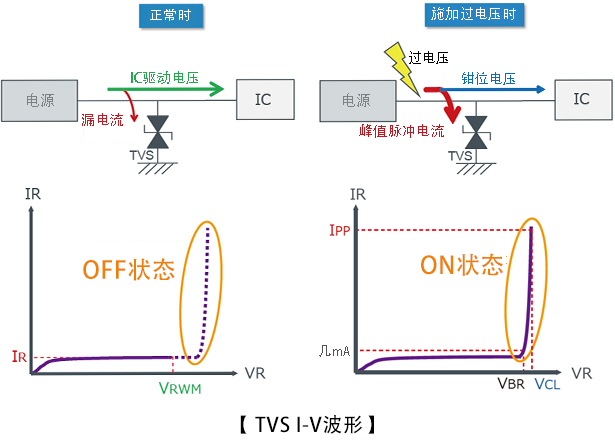

如下图所示将TVS二极管与IC并联，当电路正常工作时，TVS二极管处于OFF状态，只消耗一定的漏电流。
当被施加了浪涌等过电压时，TVS二极管会变为ON状态，并且TVS侧会消耗脉冲电流，从而钳制过电压并保护后段的IC。

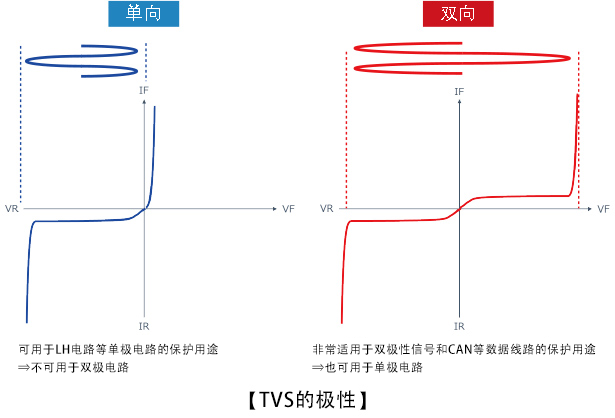

TVS二极管的极性（单向和双向）
TVS二极管的极性是与电路品质相关的项目。
单向TVS可用作LH等单极电路的保护器件，不适用于保护双极电路。
双向TVS可以用于正负两极的保护，因此适用于保护双极电路和CAN等数据线路。
此外，双向TVS也可用于保护单极电路。

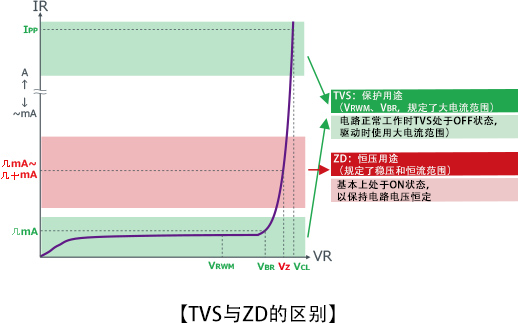

TVS与ZD的区别
TVS和ZD在利用二极管的反向特性方面是相同的，但是由于ZD主要用于恒压应用，因此对电压稳定的低电流范围（5mA～40mA）规定了“齐纳电压（VZ）”。
此外，ZD基本上在ON状态下使用。
而TVS为了不影响IC的驱动电压，在电路正常工作期间处于OFF状态，当被施加了浪涌等突发过电压时，击穿电压值变得越发重要。
因此，规定了绝对不会导致击穿的两个电压——“截止电压（VRWM）”和“击穿电压（VBR）”。
此外，由于其主要用途是过电压保护，因此，作为保护特性，对几A～几十A范围内的大电流范围特性也有规定。
文章来源：罗姆半导体
