CAN总线因强大的抗干扰和纠错重发机制，被广泛应用于新能源汽车。但是在实际应用中，其仍然会受到静电以及浪涌的干扰。运行过程中出现的静电放电(ESD)、电气过载(EOS)以及电性快速瞬时(EFT)对于行驶中的汽车来说，就是一个潜在的威胁。因此汽车CAN通信接口的静电抗扰保护设计就变得尤为重要。
什么CAN总线技术？

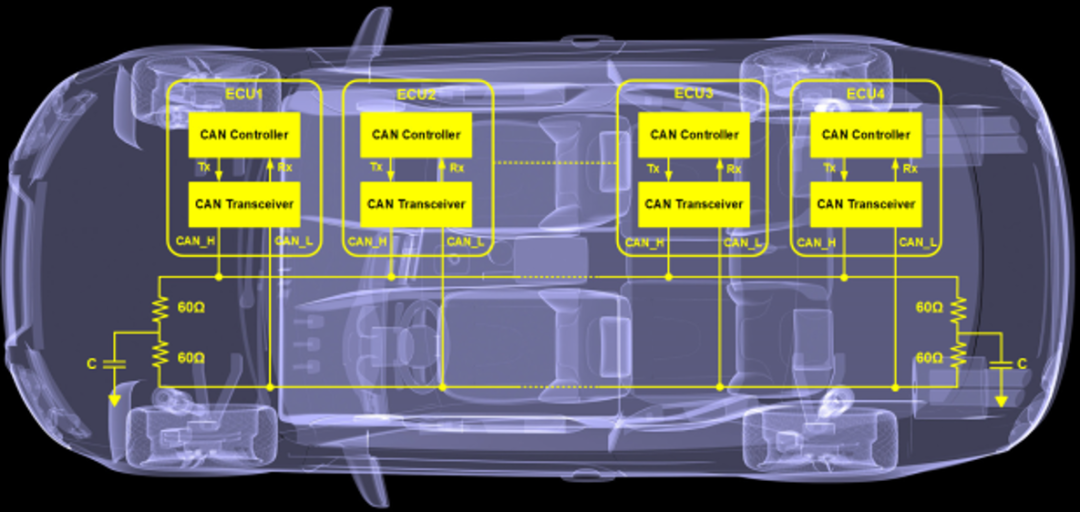

其全称为控制器局域网总线技术，是一个智能化网络计算平台。汽车通过CAN总线实现了网络互联，贯穿整车的每个单元，包括控制系统，信息系统， 驾驶系统和传感执行系统。高速的CAN总线每毫秒可以传送32字节的有效数据，每个信号接收者从总线上自行读取其所需的数据。具有极强的抗干扰性及纠错能力。在汽车上这种总线网络用于各种传感器数据的传递。
CAN总线保护
CAN网络通常使用双绞两线电缆来传输和接收串行数据。CANL为低电平CAN总线，CANH为高电平CAN总线。双向串行通信网络可以让各控制单元在不使用任何复杂接线的情况下进行通信，控制单元通过CAN控制器连接到CAN网络，高速的CAN数据传输最高可达1Mbit/s。
以12V汽车电池为例，由于CAN网络存在与电压源发生短路的可能性，如果要跨接启动，就需通过24V电池完成。而CANL和CANH线上的静电保护器件必须能够承受更高的电压等级，因此CAN总线静电保护通常使用双向24V钳位电压器件。

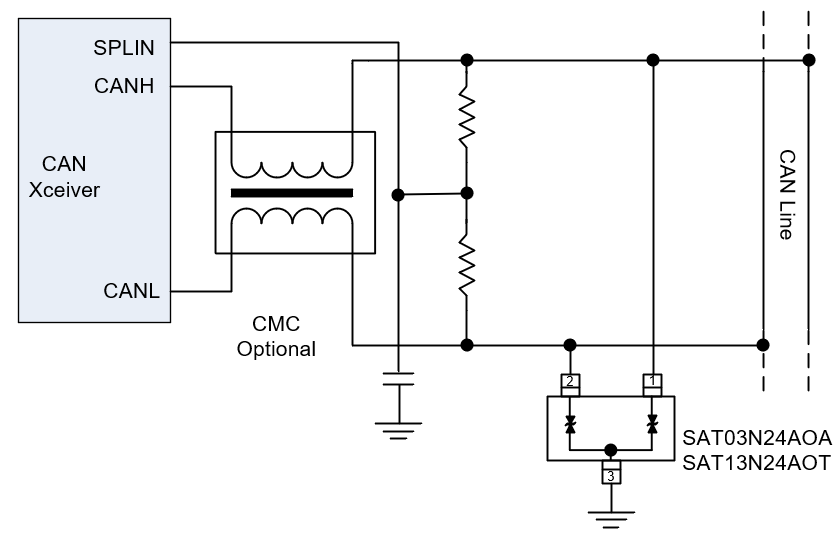

矽力杰CAN总线保护方案
SAT03N24和SAT13N24是两款低电容瞬态电压抑制器(TVS)，可为数据、控制或电源总线提供静电保护。其典型电容分别为12和24pF，超小电容可帮助高速信号系统免受过压和过流瞬态事件的影响。

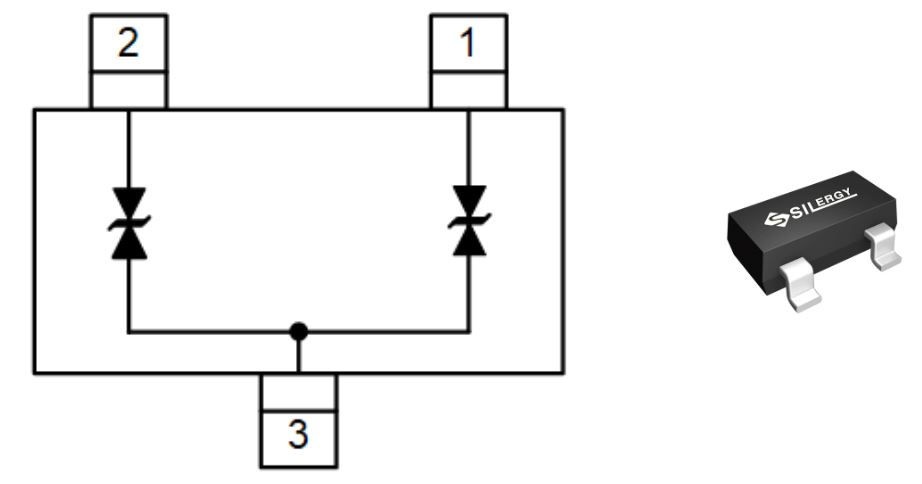

产品采用小型SOT-23封装。每个器件可保护两条CAN总线。为系统设计人员提供了灵活的保护两条数据线方案。
SAT03N24
CAN总线保护瞬态抑制二极管
◆ 高速数据线瞬态保护
♢ IEC 61000-4-2 (静电保护)±30kV (空气/接触)
♢ IEC 61000-4-5(浪涌保护): 4A (8/20μs)
◆ 可对双线数据、控制或CAN总线进行保护
◆ 低电容: 12pF (典型值)
◆ 低漏电流: 0.01μA@VRWM (典型值)
◆ 每个 I/O 引脚在±8kV接触放电情况下可承受超1000次静电冲击
◆ 获汽车AEC-Q101认证
SAT13N24
CAN总线保护瞬态抑制二极管
◆ 高速数据线瞬态保护
♢ IEC 61000-4-2 (静电保护)±30kV (空气/接触)
♢ IEC 61000-4-5(浪涌保护): 8A (8/20μs)
◆ 可对双线数据、控制或CAN总线进行保护
◆ 低电容: 24pF (典型值)
◆ 低漏电流: 0.01μA@VRWM (典型值)
◆ 每个 I/O 引脚在±8kV接触放电情况下可承受超1000次静电冲击
◆ 获汽车AEC-Q101认证
产品特性曲线

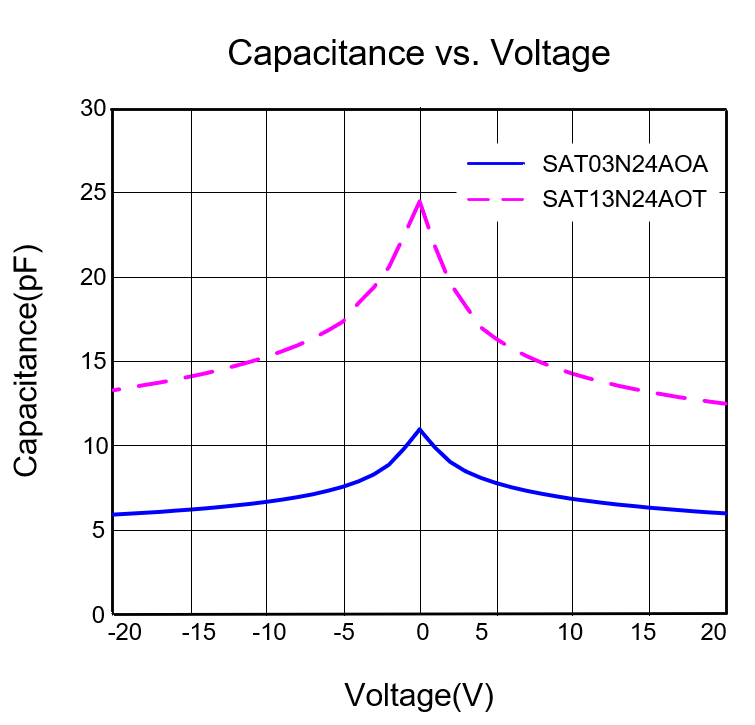

超小电容
SAT03N24和SAT13N24的分别采用12pF和24pF的超小电容，超小电容能够保证产品对CAN总线数据传输速率不会产生影响。

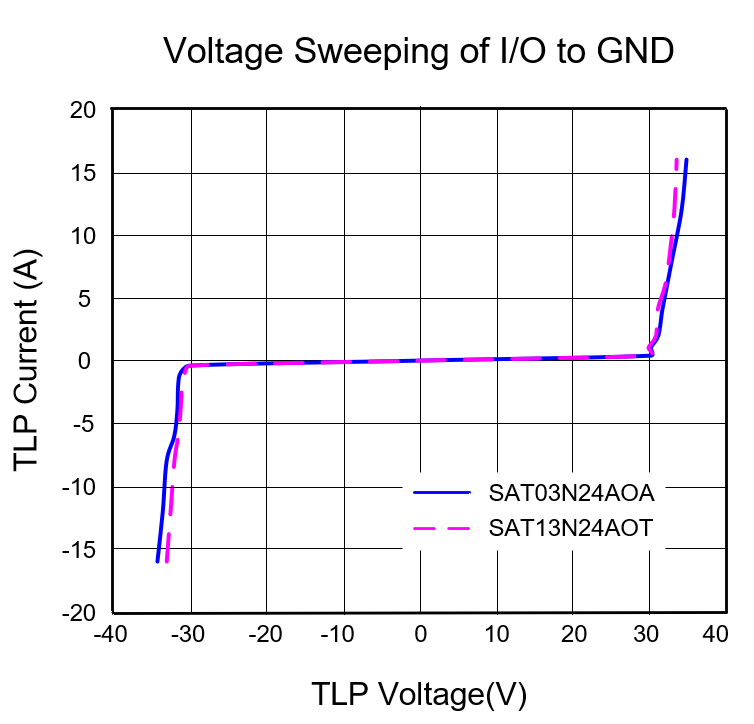

传输线脉冲测试钳位电压
SAT03N24的TLP钳位电压仅为35V@16A，SAT13N24为34V@16A。

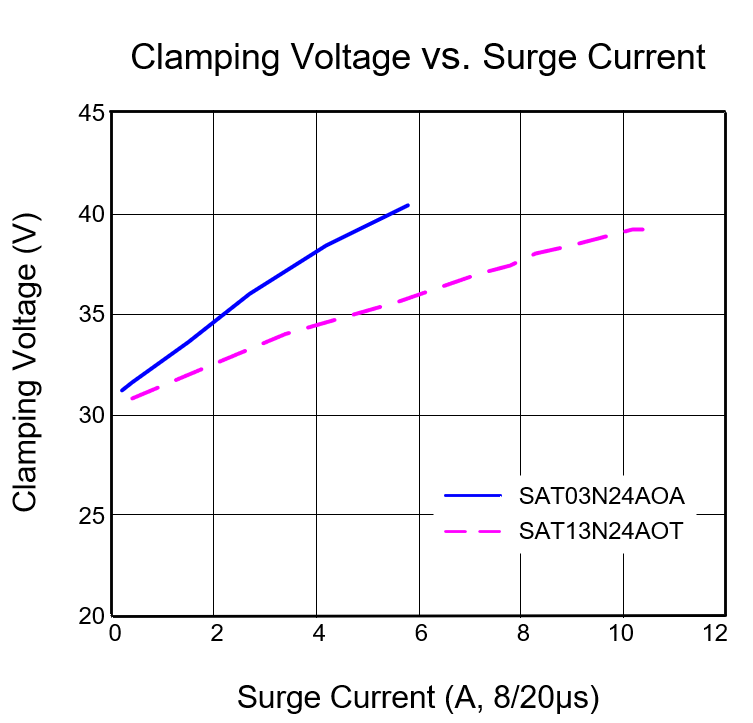

浪涌钳位电压
SAT03N24和SAT13N24的浪涌钳位电压分别为38V@5A以及37V@10A。
低钳位电压使器件能够为CAN总线数据传输提供出色的静电保护性能。
