对消费产品与工业设备的主控装置以及电机控制进行优化

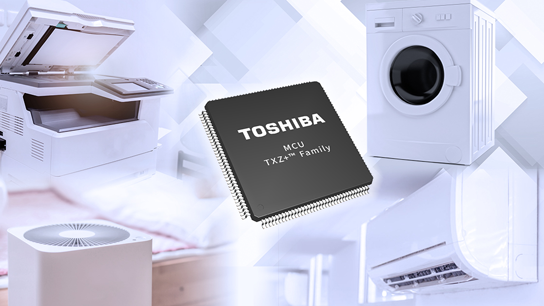

东芝电子元件及存储装置株式会社（“东芝”）今日宣布，已开始量产M3H组的21款新微控制器，M3H组是TXZ+™族高级系列的新成员，采用40nm工艺制造。M3H组内置ARM® Cortex®-M3内核，运行速度高达120MHz，最高可集成512KB代码闪存和32KB数据闪存，具有10万次的写入周期寿命。此外，新款微控制器还提供了丰富的接口与电机控制选项，例如UART、I2C、编码器和可编程电机控制。M3H组器件广泛适用于包括电机、家用电器和工业设备在内的众多应用。
为了应对消费类设备的多样性，新款M3H组产品用UART、TSPI、I2C和2单元DMAC强化通信功能。此外，还集成了数字LCD驱动，从而减少了用于显示功能的组件数量，便于对比度的调整，并确保电路板布局灵活。
高速、高精度12位模拟／数字转换器（ADC）最高支持21个模数转换输入通道，可单独设置采样保持时间，使该组器件支持多种多样的传感应用。此外，与高级可编程电机控制电路（可与高速、高精度12位模拟／数字转换器同步运行）相结合，它们还提供了一种适用于控制交流电机与直流无刷电机的解决方案。
该组器件内置ROM、RAM、ADC和时钟的自诊断功能，有助于客户通过IEC60730 B类功能安全认证。
您可以访问东芝网站并下载文档、示例软件及其实际使用示例，以及控制每种外围设备的接口驱动程序软件。评估板和开发环境是与ARM全球生态系统合作伙伴合作提供的。
新产品的主要特性：
- 高性能ARM Cortex-M3内核，最高频率为120MHz
- 针对具有广泛内存和封装形式的消费类设备进行优化
- 满足IEC60730 B类功能安全要求的自诊断功能
应用：
- 用于消费类设备、家用电器、玩具、办公用品、医疗设备等的主控装置
- 用于工业设备的电机控制
规格：
产品组 | ||
CPU内核 | ARM Cortex-M3 －存储器保护单元（MPU） | |
最大运行频率 | 120MHz | |
内部振荡器 | 10MHz（+／-1%） | |
内部存储器 | 闪存（代码） | 256KB／384KB／512KB （可重复写入高达100,000次） |
闪存（数据） | 32KB（可重复写入高达100,000次） | |
RAM | 64KB（带奇偶校验）和备份RAM 2KB | |
I/O端口 | 57至135 | |
外部中断 | 12至23 | |
DMA控制器（DMAC） | DMA请求：2个单元，54至64因素， 内部／外部触发器 | |
定时器功能 | T32A | 32位定时器事件计数器 （32位定时器8个通道或16位定时器16个通道） |
RTC | 实时时钟：1通道 | |
通信功能 | UART | 通用异步收发器：7至8通道 |
I2C | I2C接口：2至4通道 | |
TSPI | 串行外围设备接口：1至5通道 | |
模拟功能 | 12位模数转换器 | 12至21通道输入 |
8位数模转换器 | 2通道 | |
电机控制 | A-ENC | 高级编码器输入电路：1通道 |
A-PMD | 高级可编程电机控制电路：1通道 | |
其他外围设备 | RMC | 遥控控制信号预处理器：1通道 |
CRC | CRC计算电路：1通道， CRC32、CRC16 | |
DLCD | LCD显示控制器－无偏置驱动：40段×4公共端（最大值） | |
系统功能 | SIWDT | 1通道 |
LVD | 电压检测电路：1通道 | |
OFD | 振荡频率检测器：1通道 | |
片上调试功能 | Serial Wire／JTAG | |
工作电压 | 2.7V至5.5V，单电压供电 | |
封装／引脚 | LQFP144（20mm×20mm，0.5mm脚距） LQFP128（14mm×14mm，0.4mm脚距） LQFP128（14mm×20mm，0.5mm脚距） LQFP100（14mm×14mm，0.5mm脚距） LQFP100（14mm×20mm，0.65mm脚距） LQFP80（12mm×12mm，0.5mm脚距） LQFP64（10mm×10mm，0.5mm脚距） | |
如需了解相关新产品的更多信息，请访问以下网址：
M3H组
https://toshiba-semicon-storage.com/cn/semiconductor/product/microcontrollers/txz3aplus-series.html
如需了解相关东芝微控制器的更多信息，请访问以下网址：
微控制器
https://toshiba-semicon-storage.com/cn/semiconductor/product/microcontrollers.html
*ARM和Cortex是ARM有限公司（或其子公司）在美国和／或其他国家或地区的注册商标。
*TXZ+™是东芝电子元件及存储装置株式会社的商标。
*本文提及的公司名称、产品名称和服务名称可能是其各自公司的商标。
*本文档中的产品价格和规格、服务内容和联系方式等信息，在公告之日仍为最新信息，但如有变更，恕不另行通知。
